AFT Arrow 8 新增功能

重要更新内容

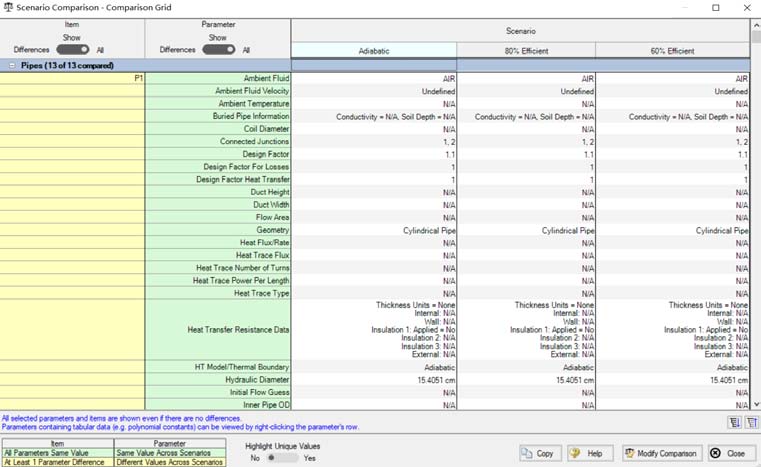

  • 可以针对不同的场景进行数据对比,以便对输入数据的检查和输出结果的查看

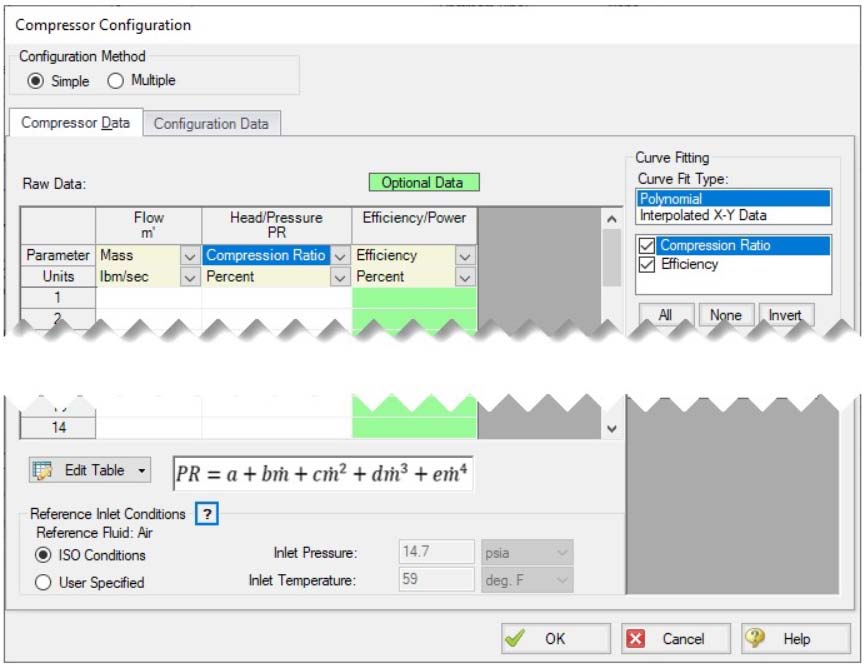

  • 可以通过给定压缩比来确定压缩机的性能曲线
  • 可以将不同场景下的压缩机性能曲线和系统曲线同时输出到一个图形报告中,便于进行不同工况下压缩机性能的对比
  • 在模型的工作空间可以实现多次撤销和恢复操作
  • 总览报告中的数据可以显示在可视化报告中,比如阀门的CV值,压缩机的压缩比等整体优化
    • 改善模型的加载速度
    • 改善语言的刷新速度
    • 新的软件主题界面

    工作空间

    • 增加模型放大器,以便对模型查看
    • 当未定义元件面板打开时,可以直接修改相关元件数据
    • 双击连接件可以实现多次添加(和管道类似)
    • 在轴测图模式下,可以偏离网格进行模型绘制
    • 和管道连接的连接件可以实现自动对齐
    • 可以基于两个连接件之间的最短路径进行选择

    可视化报告

    • 重新设计了可视化报告窗口,更加便于定制

    管道

    • 多条管道可以融合为一条管道
    • 定义伴热时允许输入单位长度的热功率

    连接件

    • 三通的属性输入界面进行了优化分类,并可以实现与管道的自动对齐
    • 增加弯头r/D为5-1时的局部阻力系数K

    输出报告

    • 可以在输出报告中增加批注
    • 在输出报告的控制窗口可以通过过滤功能快速找到相关参数
    • 可以显示传热计算中使用的导热系数

    全局编辑

    • 可以全局编辑所有元件的共同属性
    • 可以将某个连接件或管道的属性传递给其他连接件和管道
    • 可以全局编辑连接件的批注信息

    其他

    • 可以从外部文件导入局部阻力损失
    • 设计预警信息可以保存到单独的文件,以便重复使用
