AFT Fathom不可压缩流体管网分析软件

AFT Fathom 是一款真实流体的稳态模拟分析软件,可计算不可压缩流体和低速气体管网的压降和流量分配。可真实模拟分析各种不可压缩流体,包括水、汽油和精炼油品、化工产品、冷冻剂、制冷剂等等,是帮你设计高效和可靠的管网系统必不可少的工具。其广泛应用于化工、石化、电力、市政供热、造船、航空、制药等行业的各类系统中。

AFT Fathom 11新增功能

产品详情

AFT Fathom不可压缩流体管网分析软件

AFT Fathom 是一款真实流体的稳态模拟分析软件,可计算不可压缩流体和低速气体管网的压降和流量分配。可真实模拟分析各种不可压缩流体,包括水、汽油和精炼油品、化工产品、冷冻剂、制冷剂等等,是帮你设计高效和可靠的管网系统必不可少的工具。其广泛应用于化工、石化、电力、市政供热、造船、航空、制药等行业的各类系统中。

工作环境:

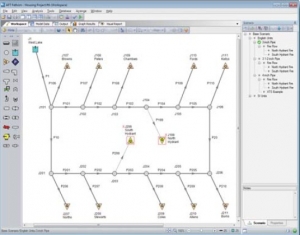

软件采用图形化的工作交互工作环境,用户采用拖放的方式建模。单元包括:无限大水池、储罐、分支、泵、换热器、给定流量元件、给定压力元件、变径、弯头、三通、阀门、止回阀、调节阀、盲端、孔板、文丘里管、滤网、喷头、通用阻力元件、用户定义。管网是由Junction(连接元件)和pipe(管道,包括沿程阻力和局部阻力)构成,用户可以从数据库来选择流体属性,或自定义流体属性。用户通过双击元件,即可设定其属性。用户可快速准确地设置管网系统的运行工况,如:阀、泵的开启和关闭,调节阀调整阀门开度。

软件功能:
  • 管径计算,压降计算,流量分配计算
  • 泵选型(可加入泵的粘度修正),调节阀选型
  • 热传递及温降计算
  • 模拟系统操作(快速改变系统参数如:泵几运几备,阀门开度等装置调节),针对变工况进行系统模拟分析(可以将不同工况分别建立Senario场景并使其进行同时分析计算,最后比较结果,避免了重复建模)
  • 可模拟开式和闭式系统
  • 模拟传热和系统能量平衡
  • 提供图文,曲线报告形式,用户可以定制报告
  • 提供用户化的元件和性质数据库(可为用户加入自己的管道库、阀门库、弯头、大小头……等,可以建立自己的流体库便于精确计算)
报告输出:

数据表输出,数据按分类及用户定义以报表方式输出(结果输出分为三栏:General、Pipes、Junctions,用户可以自行选择所需要的信息显示,也可以选择按一条管线路径输出结果如:压降、摩阻损失、流速……)。可以将输出报告直接生成PDF文件和EXCEL文件。

可视化输出,在用户建立的可视化管网模型上计算结果直接输出输入和计算结果,可以选择编辑显示用户所需要的信息,使得整个管网工作时各处压力,流速等信息更加明了方便用户对管网进行整体检查和修改。

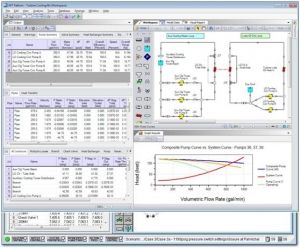

图形输出,压力、流量、温度随一条通道的变化等。系统曲线和泵曲线。水利学曲线,能量线,标高线等输出。

软件提供完全开放的环境,用户可以自定义库文件(流体,管道,局部压损)报告输出用户可以自由定义输出内容。软件学习周期短,功能完备,具有极强的伸缩性,无论您的系统是复杂还是简单,都可以轻松处理您的问题。帮您找出问题的答案!

附加模块(用户付费自选模块,方便用户提高工作效率)
  • XTS延时分析模块–求解和控制目标.分析储罐液位,阀门开闭,泵起停等随时间变化的事件带给管网流量/压力/液位等变化
  • GSC目标搜寻模块–计算为达到某一各设计目标(如液位,温度,压力,流量等),需要调整的阀门开度,泵的转速的调整等
  • CST费用估算模块–管网的费用估算,包括:
  • 非经常性费用(材料和安装费用)
  • 经常性费用(能量和维护费用)包括时变费用(随时间变化的能量费用)
  • 提供用户化的工程和费用数据(用户可以选择库中的数据,也可以自定义建立自己的数据库)

AFT Fathom GSC目标搜索模块

AFT Fathom GSC模块可帮您快速找到满足您想要模拟的流体参数。只需输入您的变量和目标,GSC将为您自动执行迭代过程。

AFT Fathom SSL沉降型浆体模块

该模块可以让您准确地考虑浆料特性,浓度的变化和泵性能,以便工程师设计系统时减少或避免系统故障和产生过高的运营成本。

AFT Fathom 延时分析模块

在不知道关键参数如何随时间变化的情况下,无法回答许多设计和操作模拟问题。通过执行一系列稳态解决方案,将变量自动变化以实现系统的动态模拟,将模拟功能扩展到随时间变化的动态模拟。

AFT Fathom ANS 管网自动优化选型模块

AFT Fathom ANS模块使用著名的智能求解方法IntelliFlow?,并结合了先进的数字搜索算法和管道流体模拟方法。该技术由AFT公司开发,已被全球众多用户证明可以节省大量资金成本并能显著降低能耗。

AFT Fathom演示版下载链接

AFT Fathom应用案例
