管道应力分析

软件简介

START-PROF提供了全面的管道应力,柔性,稳定性和疲劳强度分析功能,并根据国外和国内管道设计规范和标准进行分析计算。START-PROF于1965年首次推出,它集成了高效的有限元求解器,强大的分析功能,友好的用户界面,直观的3D图形前/后处理器,以及带有嵌入式智能结果的详细帮助系统,这些智能系统经过几代管道设计专家的不断研发和发展,软件功能十分完善。START-PROF现已成功应有于电力,核电、区域供热、石油,天然气、化工、冶金、特种检验、市政等诸多行业。

PASS /START-PROF–享誉全球的第一个商业化管道应力分析软件之一

智能化的管道应力分析

START-PROF非常智能,您只需要像在3D建模软件中那样建立模型,并按下“分析”按钮即可。

START-PROF用户建立模型和建立3D管道设计模型一样简单,所有数据面向对象,所有元件、支吊架等支持Ctrl+C和Ctrl+V操作而不像其他上一代应力分析软件,根据节点编号>填入数据卡片>创建模型一样繁琐。START-PROF自动提示模型问题,并在图形中显示确切的位置。 所有检查都是自动进行的:管道应力、支架载荷、补偿器变形、法兰泄漏校核、失稳分析、所有工况下的弹簧载荷、埋地管道保温材料应力和缺陷应力评定等。有问题的结果单元格自动色标记,与智能警告信息逐一对应。所有结果都可以在任意坐标中显示:全局坐标、管道和支架局部坐标。START-PROF提供了详细的管道应力计算过程,用户可以检查所有计算方程式。

节约分析时间,工作量和成本

使用START-PROF软件进行管道应力分析,用户只需很少的管道设计经验就可以开展工作,企业在购买后可以立即将START-PROF投入应用,即使是初学者也只需半天的培训,就可获得精准计算结果。同时START-PROF提供免费的Viewer版本,计算审核人或单位不用购买计算许可即可校审计算。这些都大大的节约了企业的时间和资金成本。

START-PROF可以从CADWorx,SmartPlant 3D,AVEVA PDMS,AVEVA E3D,Autodesk REVIT,Bentley Autopipe,HEXAGON CAESAR II,OpenPlant,Autoplant,等导入已准备好进行分析的管道模型,导入后可以进行任意模型修改。START-PROF可以和市面上任何管道设计工作流程进行集成,并具有与多个设计和分析软件工具的接口,如支吊架设计选型软件。

使新用户能够在数天而不是数月内执行任何规模或复杂性的管道系统应力分析

功能与优势

全世界超过3000家公司的工艺和管道工程师每天使用START-PROF软件进行应力分析。PASS / START-PROF具有智能、直观和友好的用户界面以及中文、英文和俄语的用户手册。在START-PROF中,所有事情都非常简单明了,因为您正在使用现代化的面向对象的管道模型。您可以使用诸如3D建模软件中的管道、弯头、三通、异径管、管帽、膨胀节、支吊架、阀门和法兰等对象来建立管道分析模型。 您完全不必担心节点编号。您可以随时使用复制、旋转、镜像、节点重编号、剪切模型的任何部分,添加节点和删除节点来修改模型。

要在START-PROF中使用ASME B31J,只需打开选项“ ASME B31J”一键执行。要建立埋地管道模型,只需在对应管段选择“埋地管道”即可,不同于其他竞争软件需使用转换器来生成独立的埋地管道模型。

START-PROF是世界知名的管道应力分析软件,软件历史可追溯到1965年,经过大量的实际工程验证及比对。

START-PROF提供来自中国、俄罗斯、英国、墨西哥、巴西、澳大利亚、埃及、土耳其和其他国家的开发人员和经验丰富的管道工程师的第一手快速支持。支持响应速度和质量得到保证,并且可以使用当地语言进行技术支持。用户反馈被广泛接受并用于改善START-PROF的开发。

START-PROF非常易于使用和理解,全中文界面及帮助文件系统。

大多数新用户半天培训即可非常快速地使用该软件,面向对象的

三维界面,智能化的计算警告及信息系统,多种直观样式的输

出结果,使复杂的管道应力分析工作变得得心应手。上下文关

联的帮助系统和详细的用户手册,该帮助系统嵌入到START-PROF中,

用户可以在任何对话框中按F1键并查看每个选项的帮助。

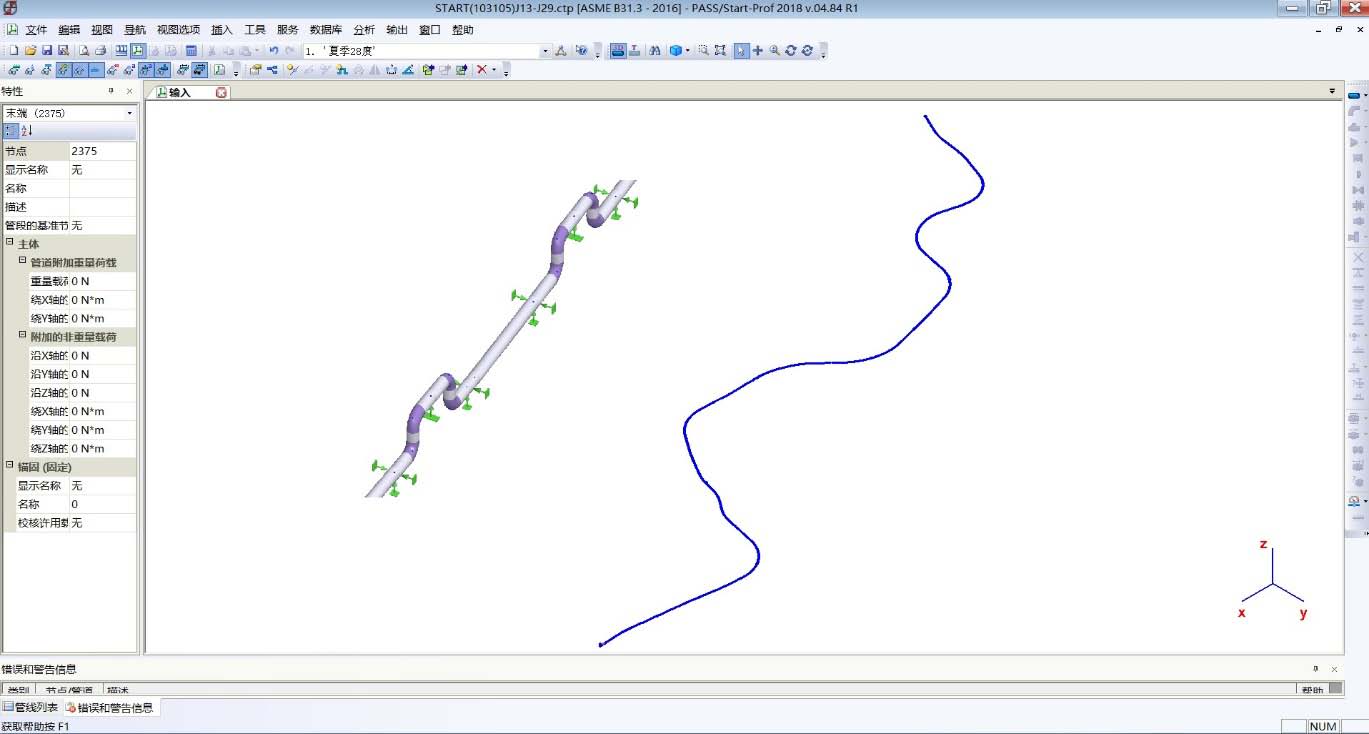

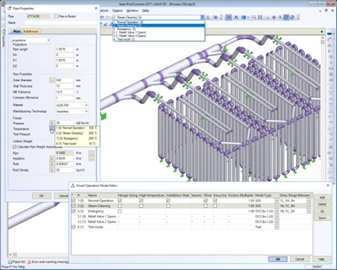

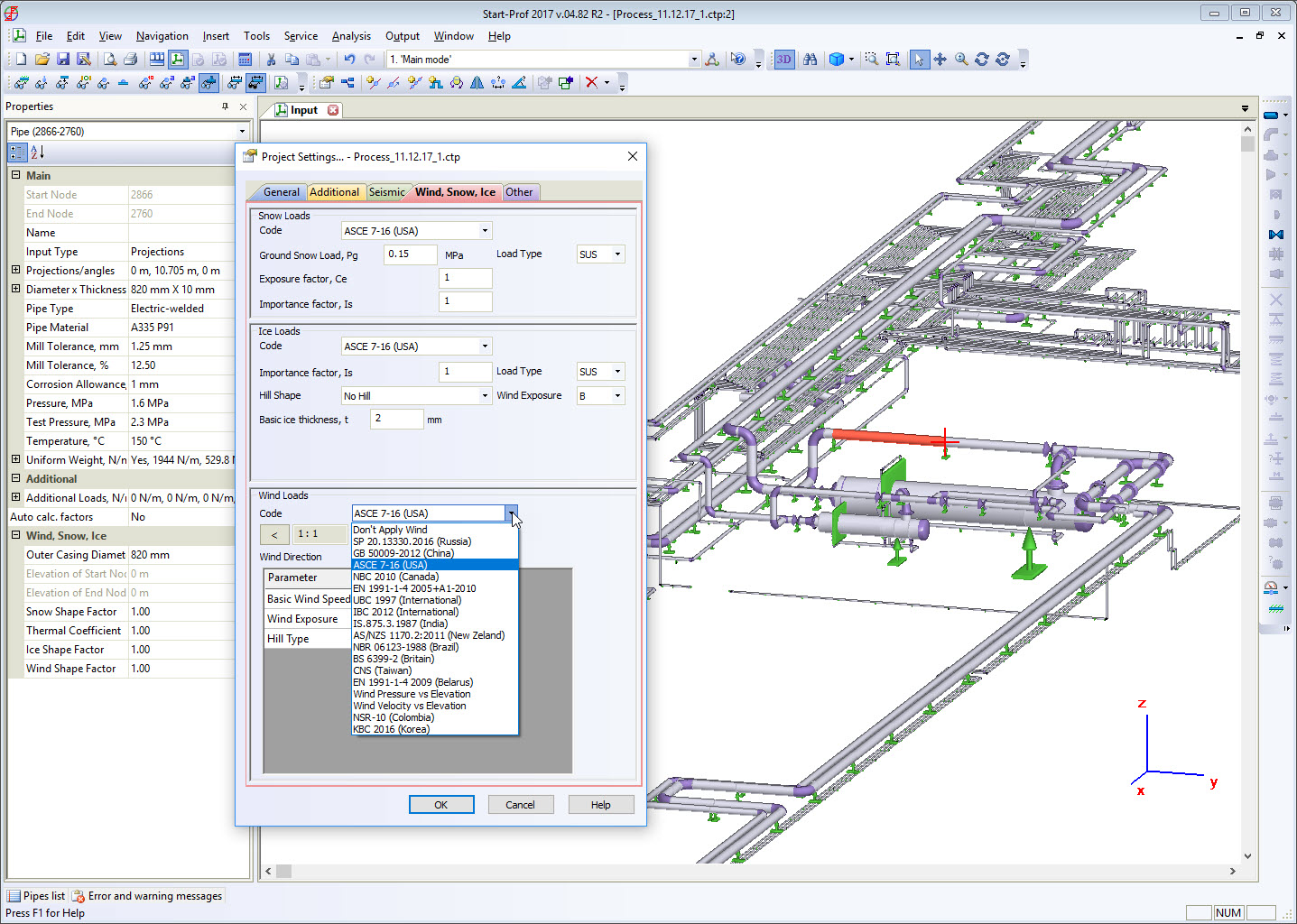

“智能工况编辑器”的存在允许用户在完成管道模型后,只需简单的添加一般的雪、风、冰、地震载荷或基于力的载荷信息并运行分析,所有适当的载荷值和工况将根据选定的应力类型自动创建。不再需要费时的手动创建组合工况。“智能工况编辑器”使您可以针对一个模型分析管道的几种不同操作工况,用户可以任意修改特定工况下的模型参数。对于每种工况,都会自动生成特殊的模板工况供客户扩展。“智能工况编辑器”真正使管道应力分析用户从手动工况组合的繁杂工作中解脱出来。

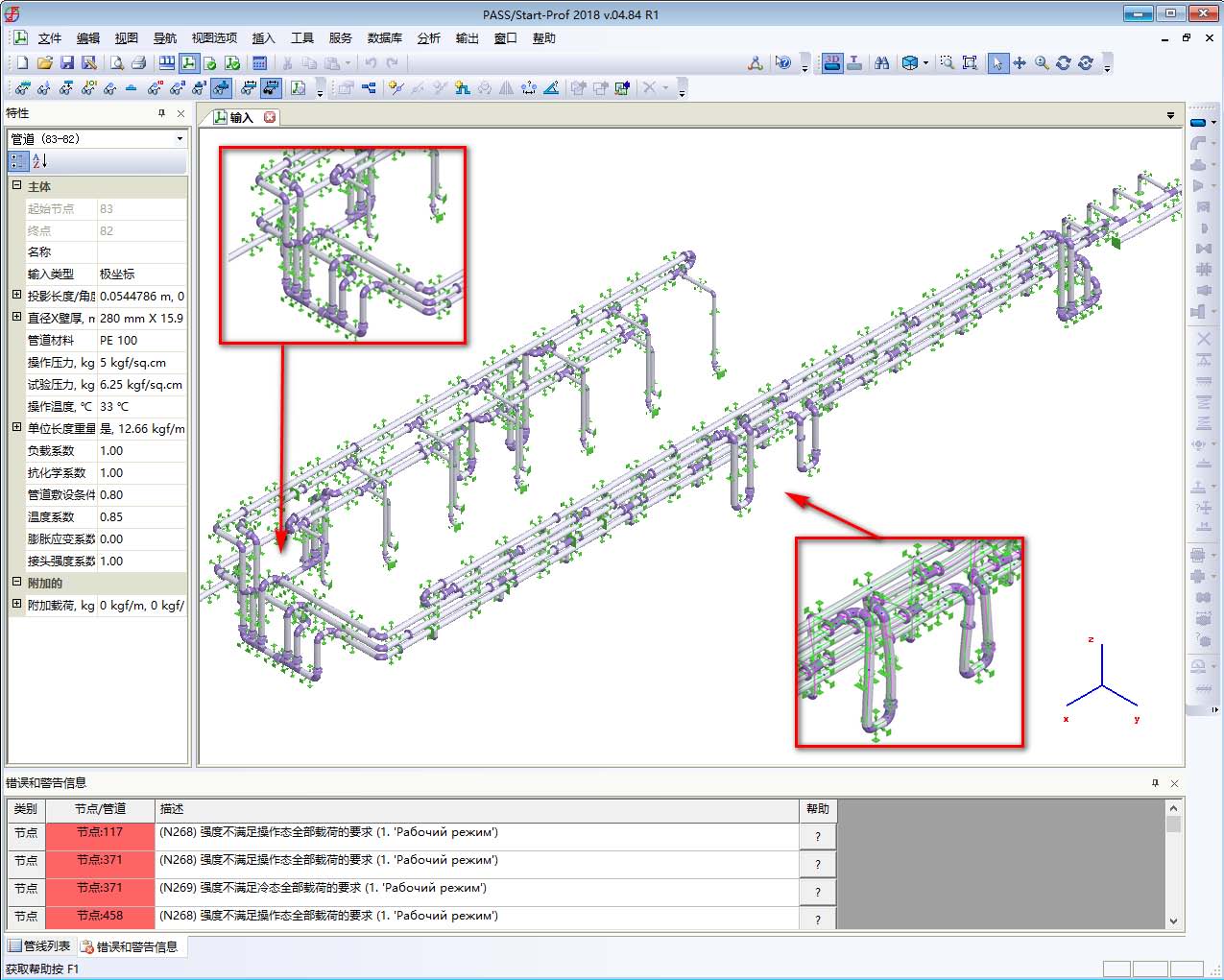

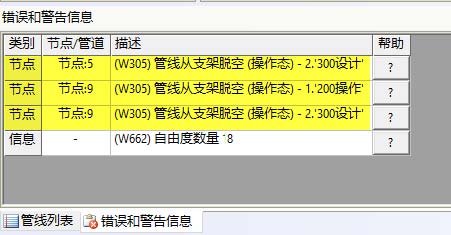

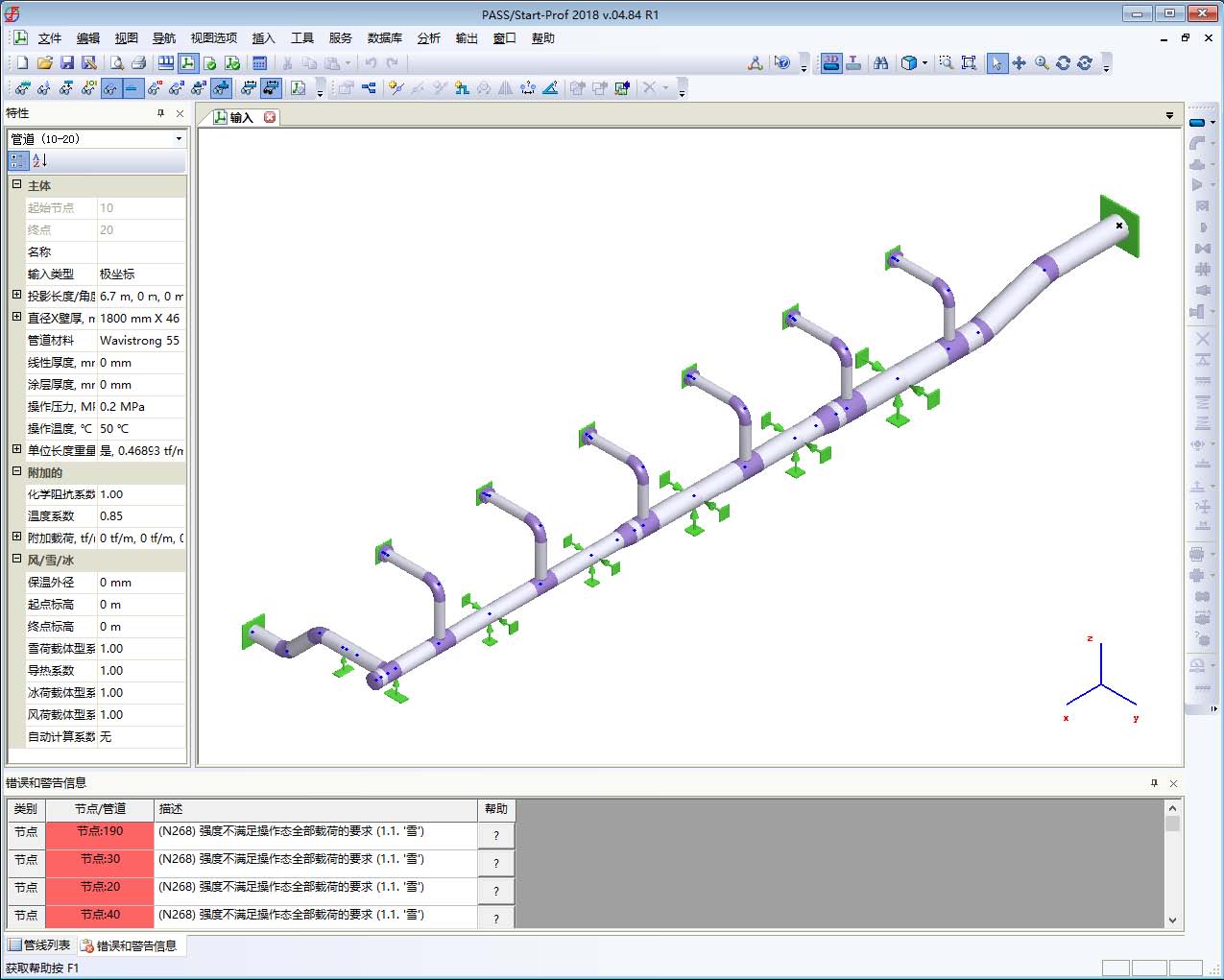

智能错误与警告信息窗口会发出警告,不仅是模型检查警告,

管道支架脱空、应力校核超标、支架载荷超标、弹簧过载或

补偿器过度变形等都可提示。确保您不会错过管道系统分析中

的任何重要问题。

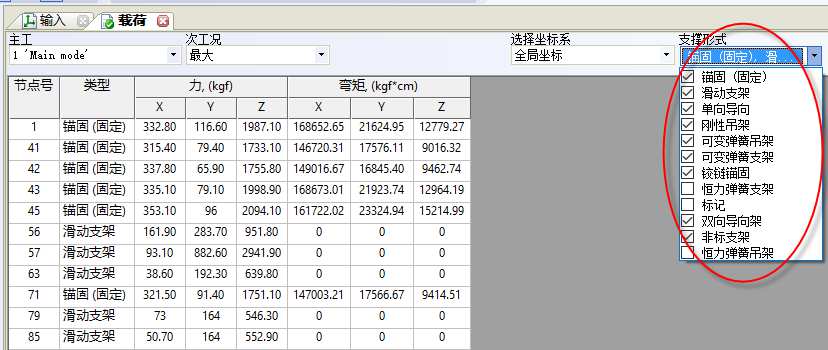

分析结果显示在智能报告中,包括: 规范应力报告、

支架载荷报告、位移报告、可变弹簧选型报告、恒力

弹簧选型报告、膨胀节补偿量报告、法兰泄漏报告、

管道和管件稳定性报告、内力报告。所有报告都是

交互式的,可以更快、更轻松地了解分析结果。

您可以选择操作工况、坐标系及添加过滤器或实时排序数据。

可以在一个计算文件中创建几个断开且独立的相互不连接的管道系统。? ??

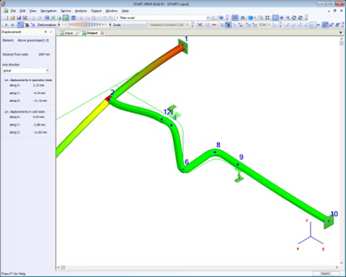

用户可以使用交互式3D图形分析结果,您可以在其中以不同的

工况查看变形的动画或者云图,例如应力云图。通过3D图像显

示的结果可以和应力、载荷、位移、补偿器变形量、管道稳定

性分析或内力报表交互连接。您可以选择操作工况、坐标系、

过滤数据或即时排序数据。

在分析之前或之后,管道系统参数单位可以非常快速地自由更改。只需选择所需的单位,软件将会

立即以此转换输入数据和分析结果。

为所有管道元件(管道、弯头、三通、异径管)提供自动壁厚承压能力检查。

START-PROF使用非常快速有效的求解器,使摩擦迭代可以收敛到99.9%以上的模型中,几乎不存在不收敛计算问题。

START-PROF可以考虑设备管嘴的局部柔性,以使工程师获得更准确的边界条件。同时软件支持在线的管嘴局部应力分析,支持包括WRC537/107/297/FEM等多种方法的压力容器管嘴局部应力校核,使管道应力工程师具备实时快速校核压力容器管口局部应力的能力。

START-PROF可以在线进行动设备的管口校核,用户无需打开独立模块,即可完成基于如下规范的动设备管口校核:API-610 / ISO-13709, API-617/API-619/ISO-10439, NEMA SM23/API-611/API-612, API-560/ISO-13705, API-661/ISO-13706

START-PROF内置API650规范,支持用户使用该规范进行储罐管口的模拟,软件在计算中将自动考虑管口的柔性及变形量,以使用户获得最准确的储罐边界条件。

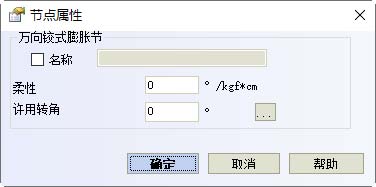

START-PROF采用元件方式创建膨胀节,用户只需选择对应的

膨胀节补偿器元件,填写要求的数据即可完成补偿器的建模,

同时软件内置国内主要厂家架空及埋地补偿器数据库,用户

可以直接选取获得更精确的模型。软件内置的成型补偿器元件

包括:通用波纹补偿器、一次性补偿器、套筒补偿器、复式轴

型补偿器、三向型补偿器、大拉杆横向补偿器、铰链式补偿器、

旋转补偿器、非标补偿器。

自己查看总位移报告,直接通过补偿器变形报告查看补偿器在

各个工况下的变形结果即可,同时对于超过许用补偿量的补偿

器,软件将自动报警并在该报告中高亮显示。

START-PROF支持用户可变弹簧支吊架和恒力弹簧支吊架的自动选型,软件内置中国电力ZD2010、NB/T 47038、NB/T 47039及国际知名弹簧厂家数据库。软件支持用户输入弹簧支架摩擦系数、弹簧吊架的吊杆长度,计算时将自动考虑弹簧支架摩擦力,计算时自动校核吊架偏转角度。在弹簧自动选型过程中软件自动考虑弹簧刚度对选弹位移的影响,同时使用最精确的真实安装工况至热态工况位移进行弹簧选型。同时软件支持弹簧支吊架的载荷、刚度等参数的自定义输入。

START-PROF在自动完成弹簧选型后,软件支持用户对系统中所有弹簧一键赋值,自动弹簧的选型结果将会反向赋予弹簧,此时弹簧支吊架参数固化,用户在调整任意单个弹簧参数时,其他弹簧将不会进行再次选型,但会在新的计算中重新进行荷载允许值及变化率核算。

START-PROF支持用户对所有类型的支吊架进行许用荷载的校核,用户可以单个或者按类型批量对支架的许用荷载进行定义,软件在计算中将自动比对计算结果和许用值,并对超标支架点提供警告信息。

START-PROF可以自动完成回冷状态的计算,回冷状态是管道从热态运行恢复常温后的真实状态,由于受系统摩擦力等非线性约束的限制,回冷状态完全区别于管道初始安装态,回冷状态带来不一样的支架变形、支架推力、设备管口受力、疲劳应力初态等一系列问题,该状态的精确计算将使系统真实状态被考察保障,埋地管道的疲劳应力计算更加精准。

START-PROF可以对土壤刚度+ PUR保温层刚度+膨胀垫刚度

进行组合建模,支持土壤沉降、溶沉建模、纵向稳定性分析、

浮力和漂浮分析。 用户可以简单地从数据库中指定土壤类型,

并定义要进行分析的管道埋深,而不必指定完全锚固段约束区域

和活动段约束区域、计算虚拟锚固段长度和运行独立的土壤模型

(将土壤模型额外转化生成土壤约束)。 START-PROF将自动

执行埋地管道应力分析所有必须的判断内容。 START-PROF在区域供热和油气等行业埋地管道建模方面拥有丰富的经验。

针对特高温管道系统,START根据GOST、ASME B31.1、DL / T5366和EN13480规范,考虑高温管道的蠕变效应(应力松弛和自冷紧效应),软件不仅能够评定蠕变工况的应力水平,同时还可以计算松冷工况的支架和管口受力,为电力、核电、化工长期在高温环境下运行的管道提供最精确的计算,设计人员可以轻松获得真实的松冷工况设备管口推力。

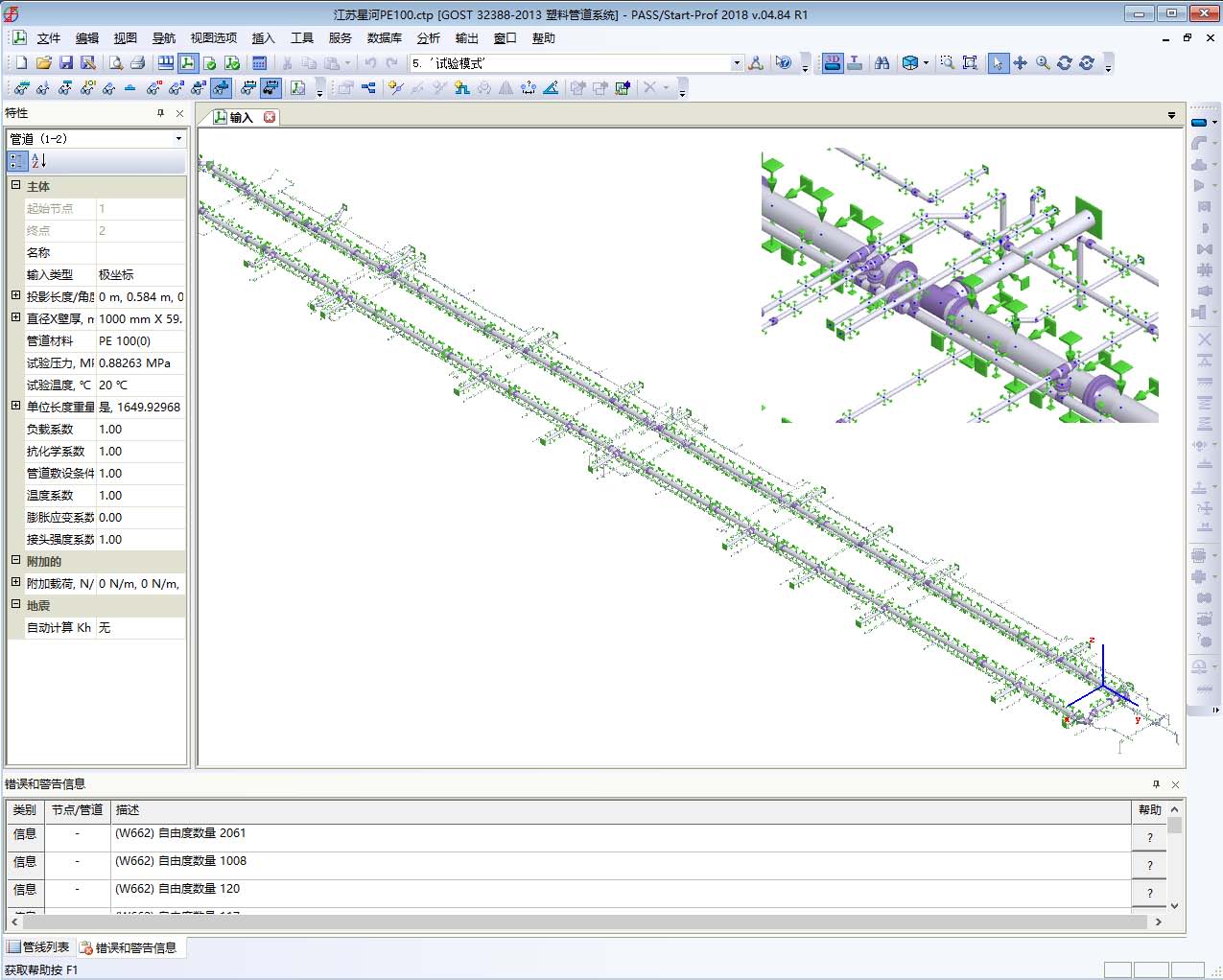

START-PROF可以对塑料管道进行精准的分析,软件可以对聚乙烯(PE)、聚丙烯(PP)、聚丁烯(PB)、聚偏二氟乙烯(PVDF)、聚氯乙烯(PVC)等塑料管道进行应力分析,同时内置这些材料的精准数据库,准确评估材料随温度改变的力学性能。这些分析包括埋地或架空的塑料管道,也包括PUR聚氨酯保温层。

针对玻璃钢管道,软件可以根据最新的ISO 14692执行快速的分析。完善的多厂家数据库使分析过程就像钢管一样容易。同时可以分析埋地或架空玻璃钢管道,包括PUR保温层。

START-PROF支持夹套管道的分析,精确的模型同时考虑工作管和外护管道关联作用,支持夹套伴热、真空夹套、钢套钢埋地管道等多种类型结构的分析。

软件对于负压管道进行外压失稳计算,可考虑加强环加固的真空管道环向稳定性检查。

数据库

PASS / START-PROF包括以下数据库:

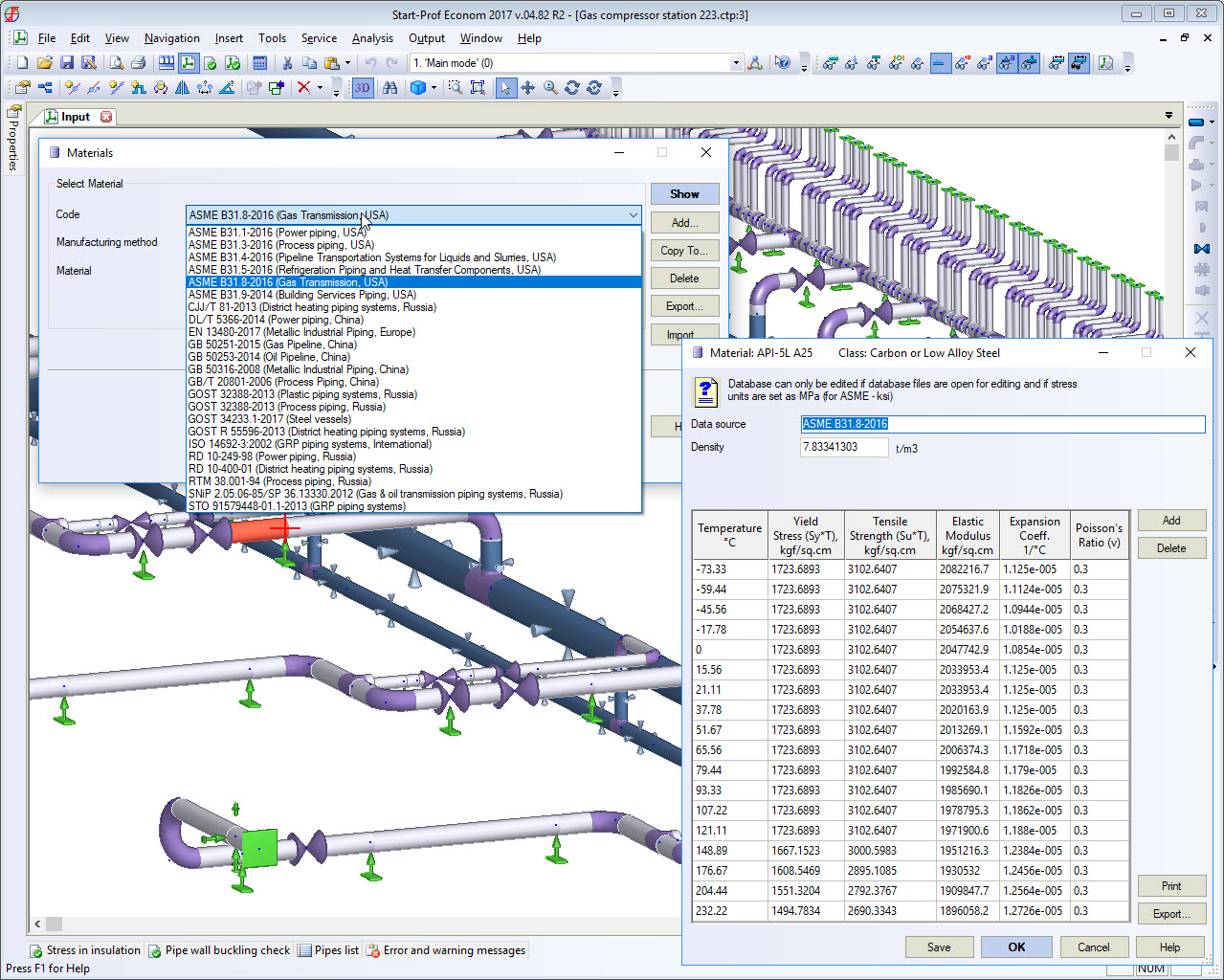

包含管道和配件材料的物理属性。 每个管道规范都有自己的材料数据库。

因此,塑料管道,玻璃纤维(FRP,GRP)管道可以像钢管一样容易计算。

您只需从数据库中选择材料即可。

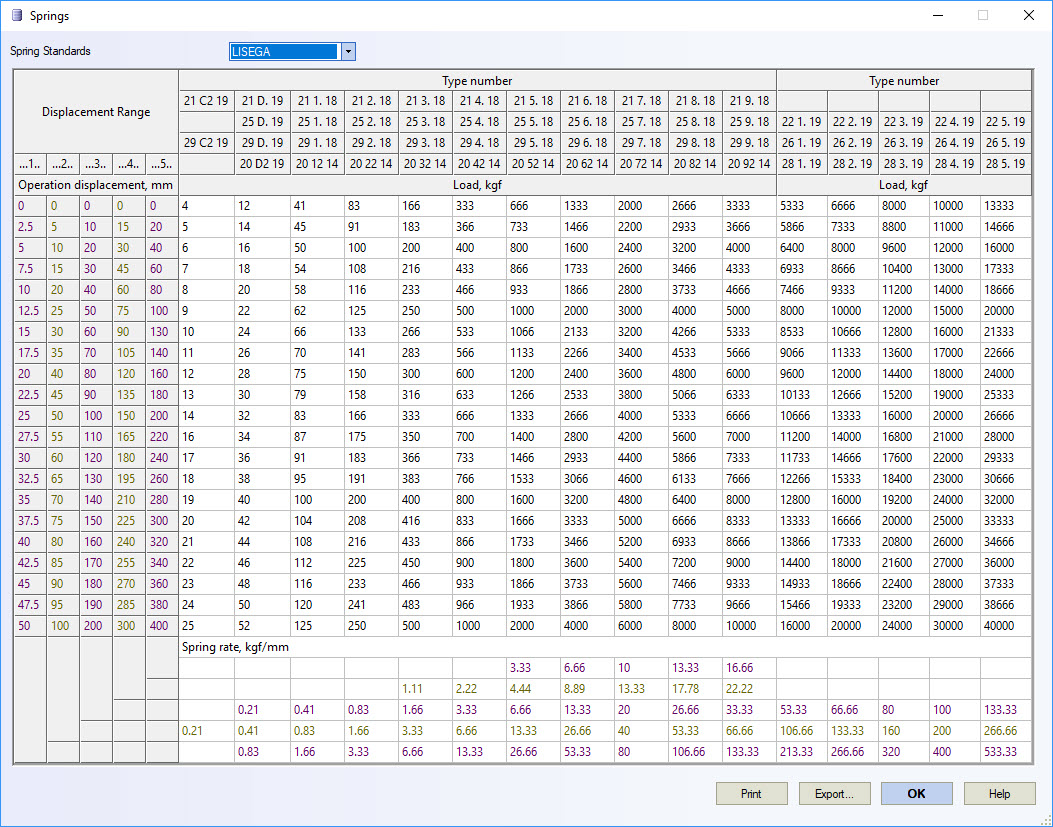

包含可变弹簧支架和吊架数据库,这些属性由以下制造商选择弹簧:

  • ANVIL

  • LISEGA

  • WITZENMANN

  • NB/T 47039-2013

  • China Power中国电力

  • SEONGHWA

  • Pipe Supports Ltd

  • Carpenter & Paterson

  • OST 108.764.01-80

  • OST 24.125.109-01

  • MVN 049-63

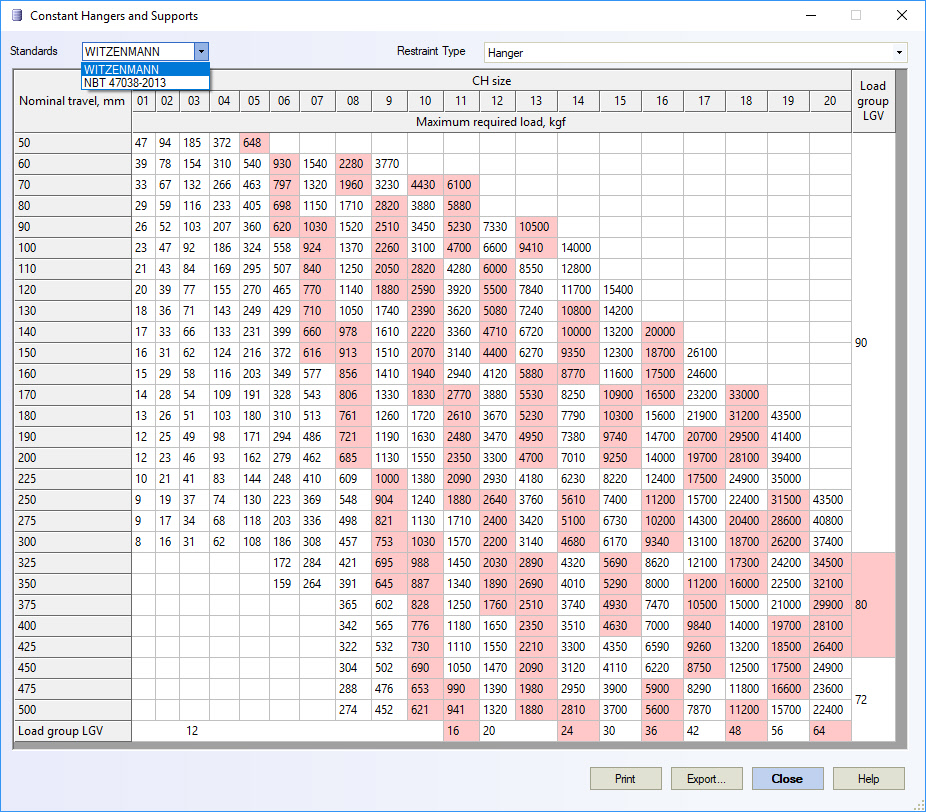

包含恒力弹簧数据库,并支持以下制造商选择恒力弹簧:

  • ANVIL

  • WITZENMANN

  • Pipe Supports Ltd

  • Carpenter & Paterson

  • SEONGHWA

  • NB/T 47038-2013中国恒力弹簧

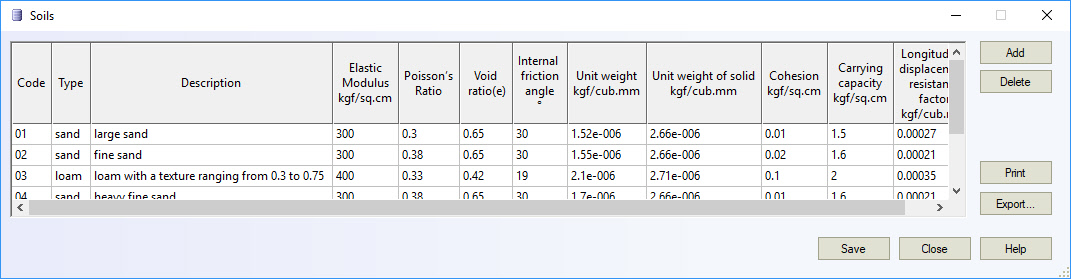

包含用于地下管线建模的土壤特性

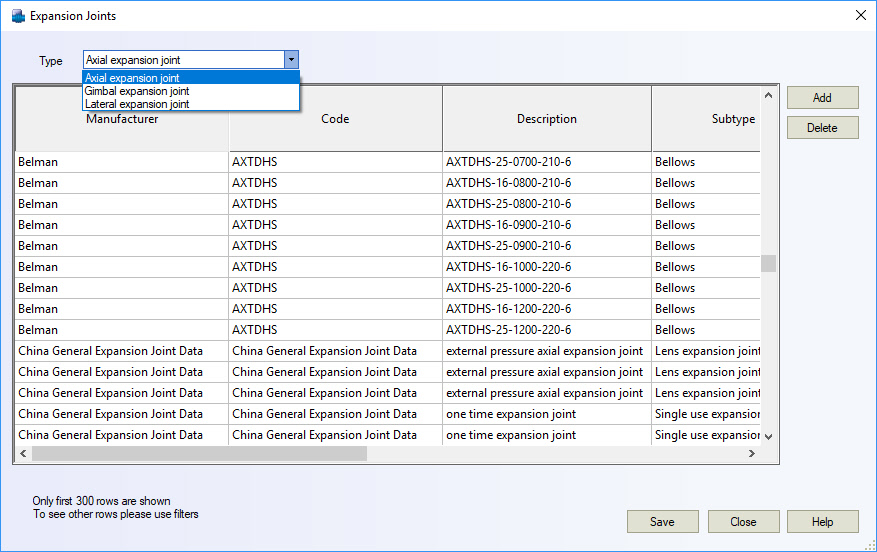

包含不同制造商的轴向,万向节,横向大拉杆补偿器,

中国旋转补偿器,中国膨胀节数据库

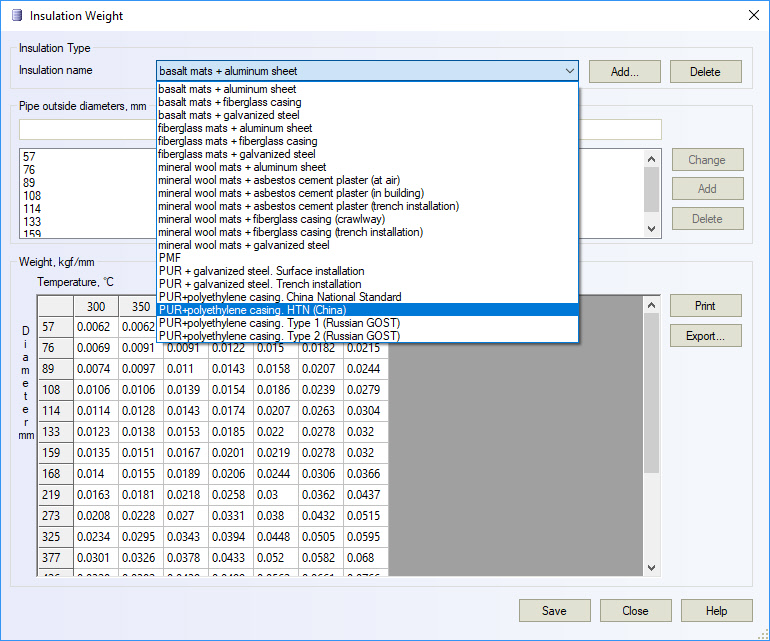

包含保温厚度,温度范围和保温重量

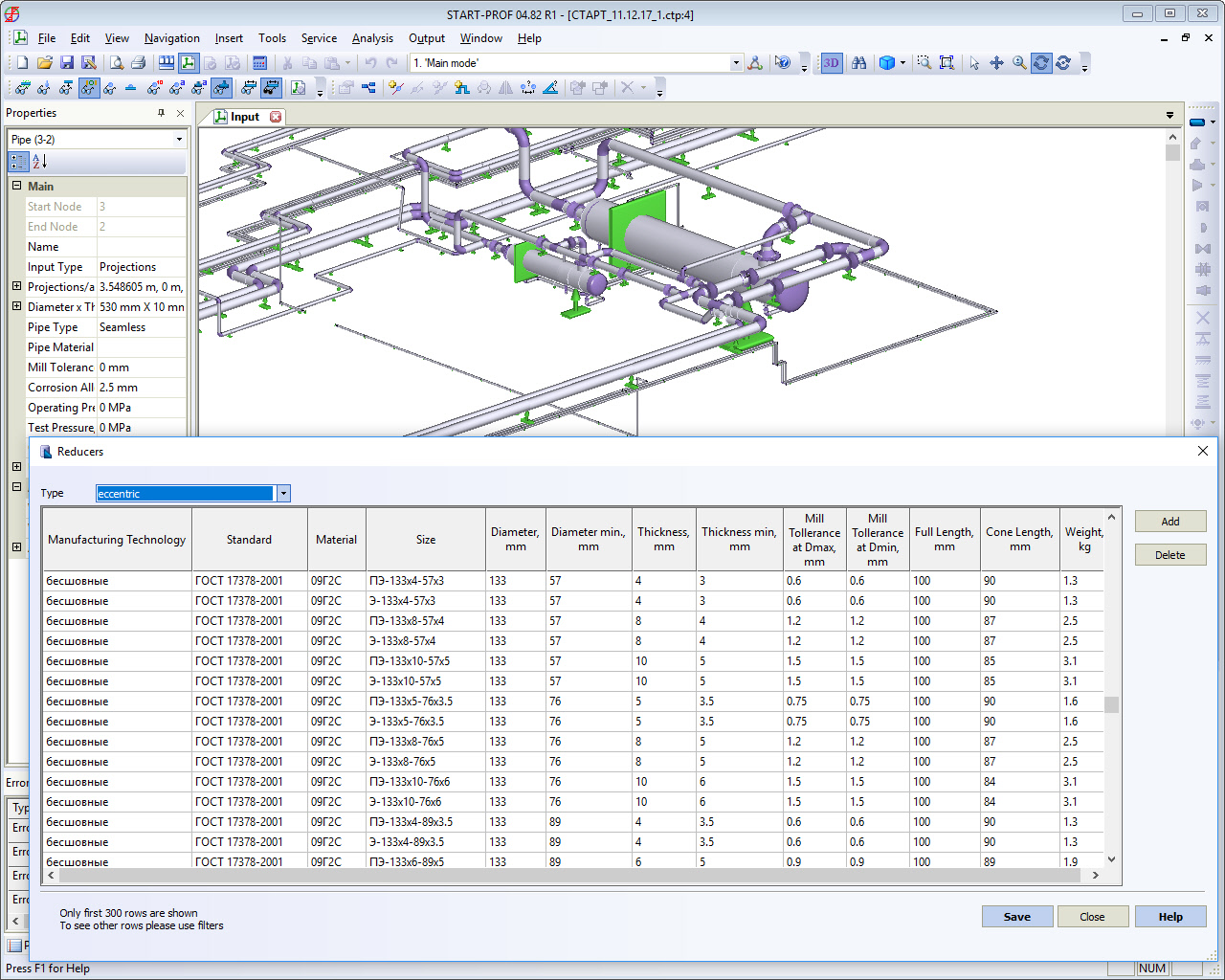

内置管道,弯头,三通和大小头数据库,用户直接可以选用

用户界面

PASS / START-PROF具有智能,简单和友好的用户界面,以及英语,中文和俄语的用户手册。 即使是初学者,快速管道建模使新用户无需任何特殊培训即可进行管道应力分析。

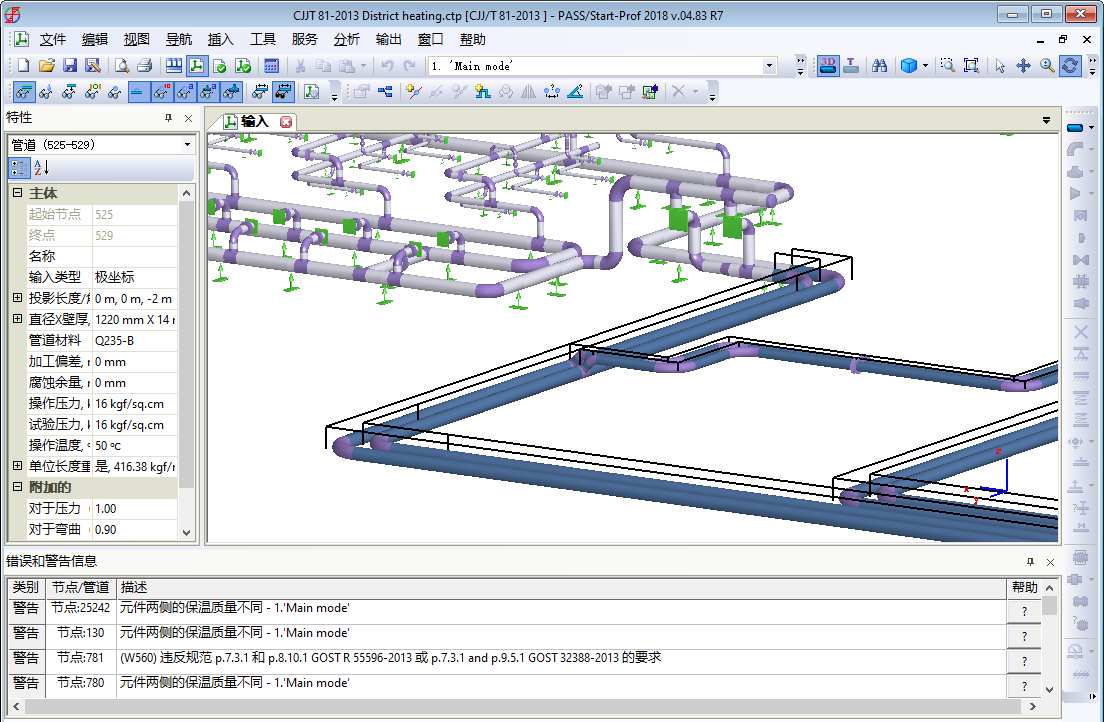

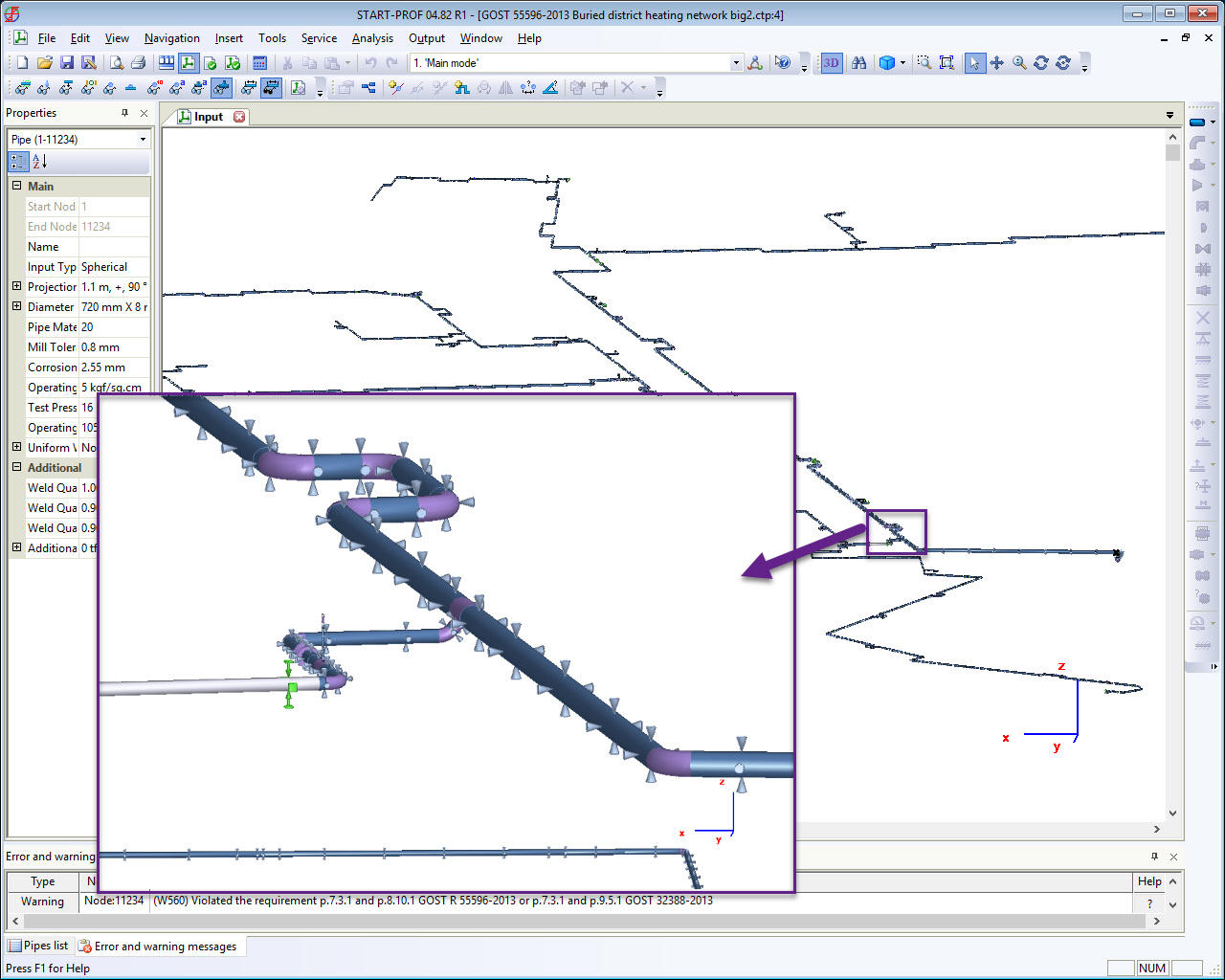

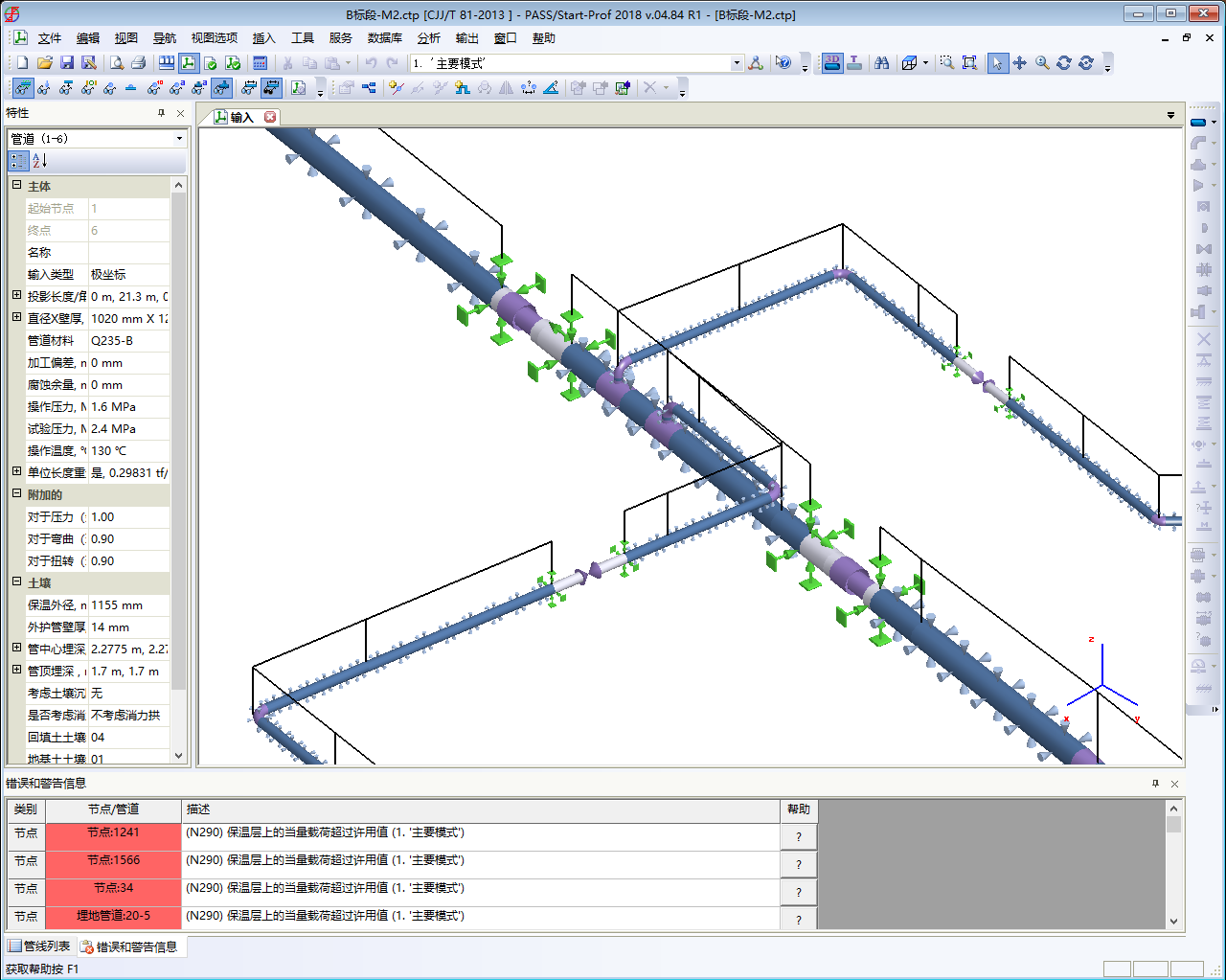

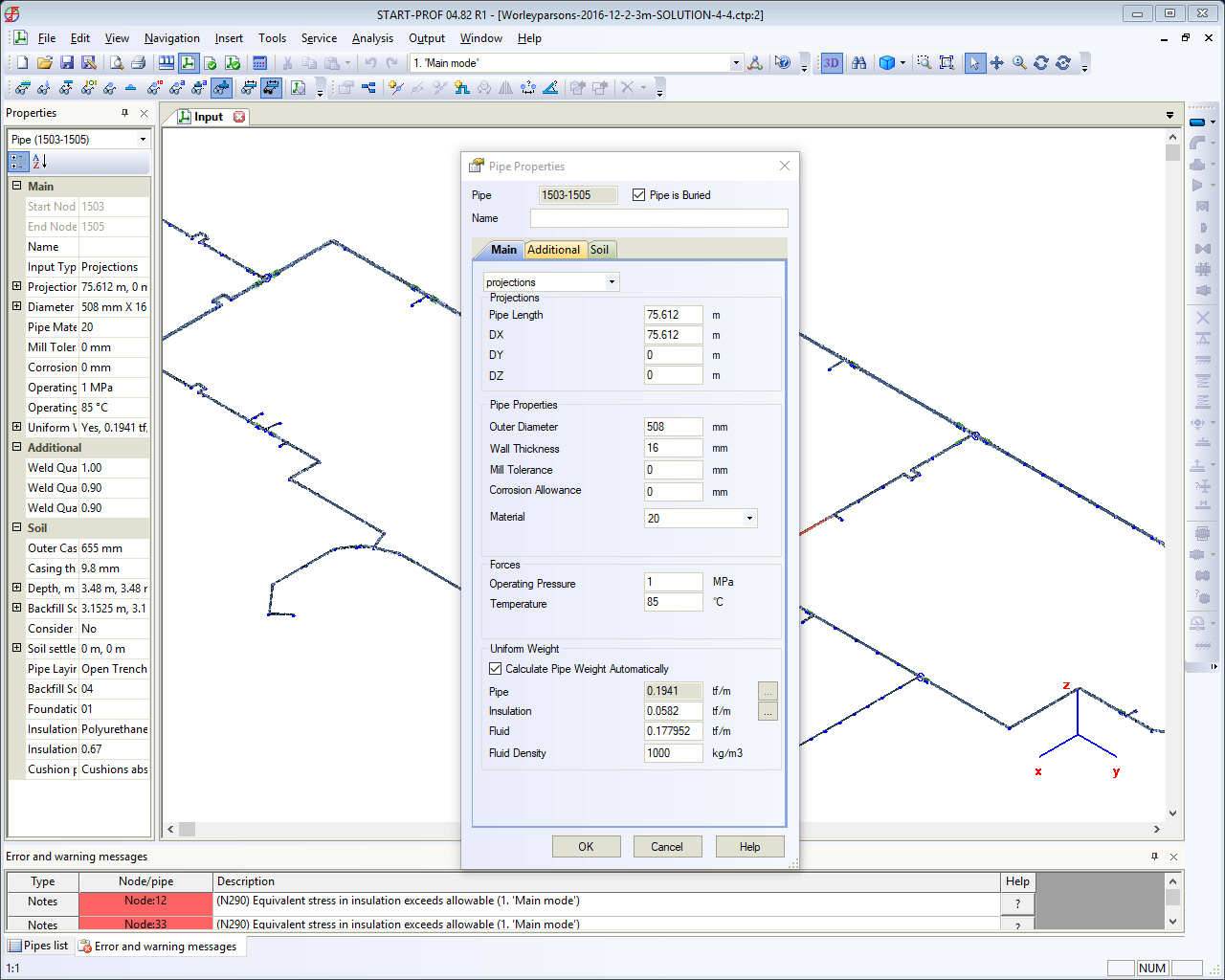

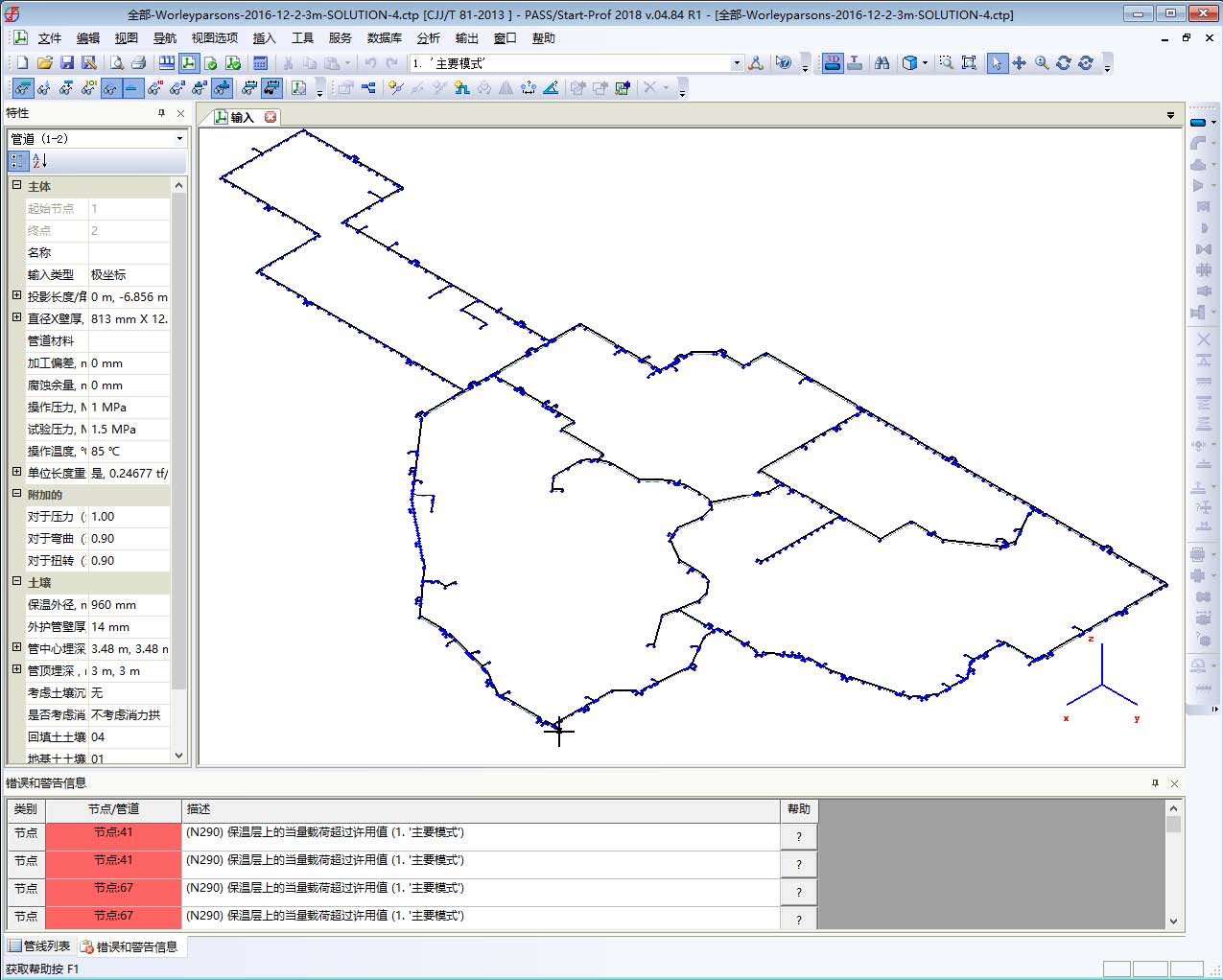

大型埋地式集中供热管网应力分析

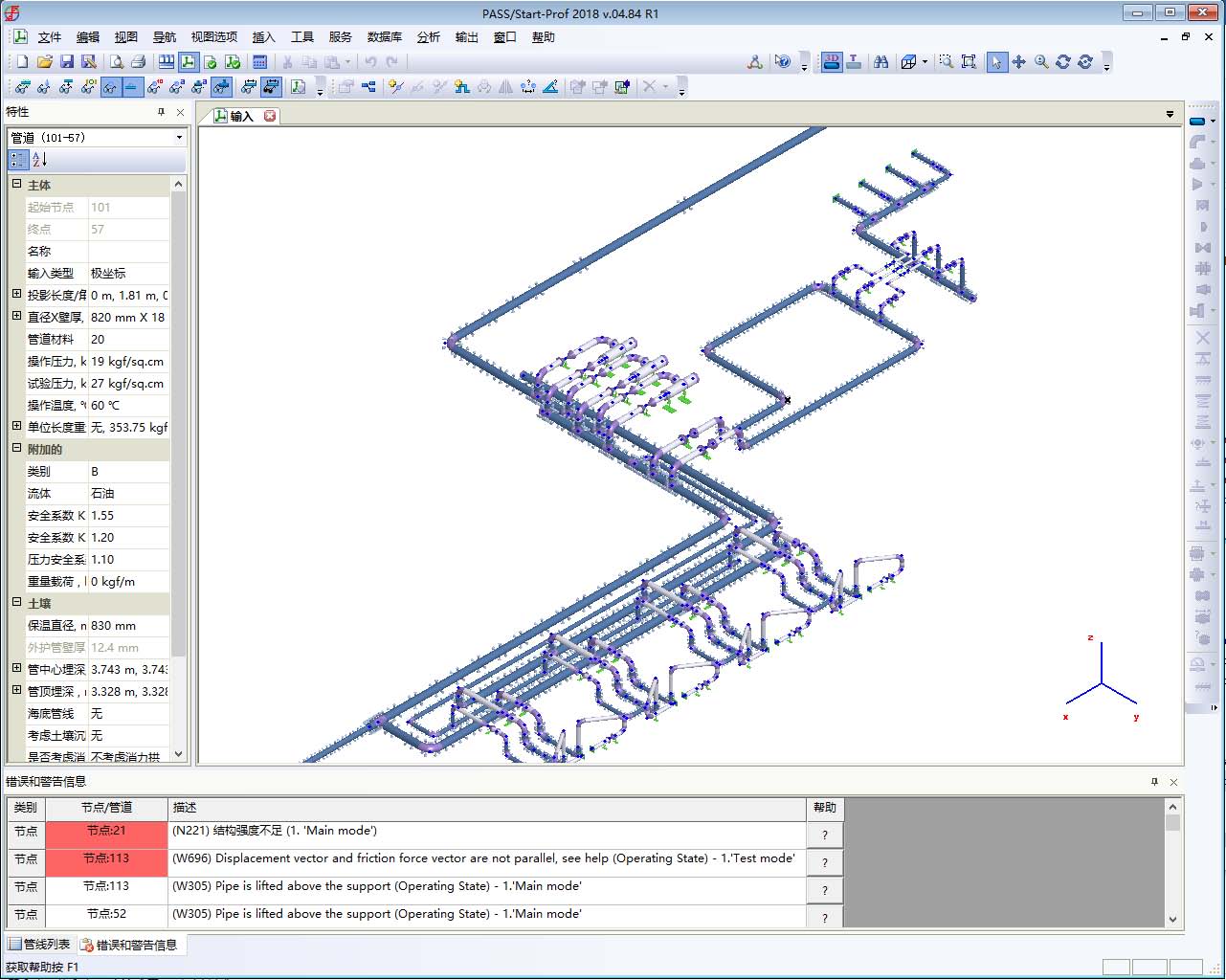

Start-Prof中文用户界面

北京环球影城主题公园的供暖系统

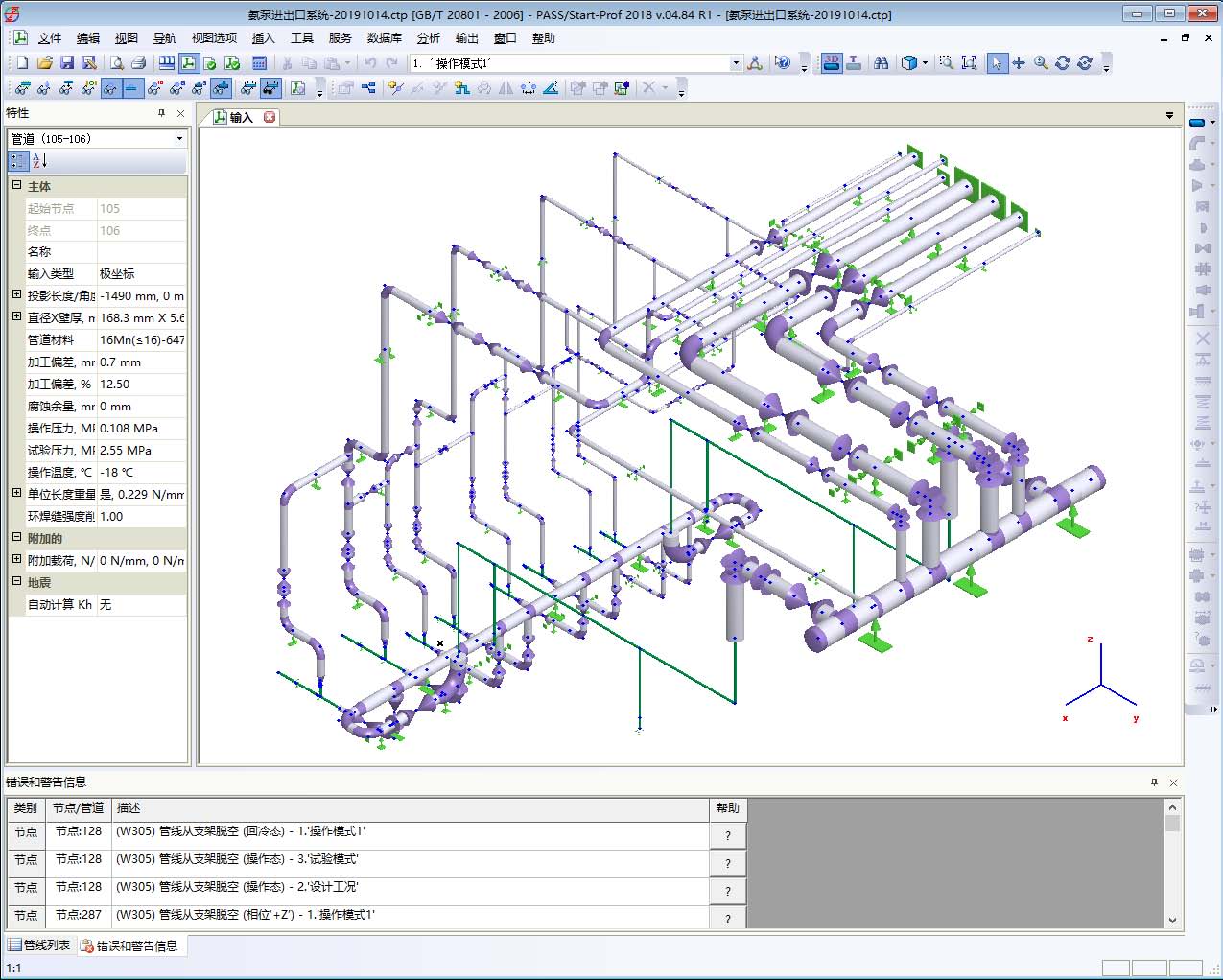

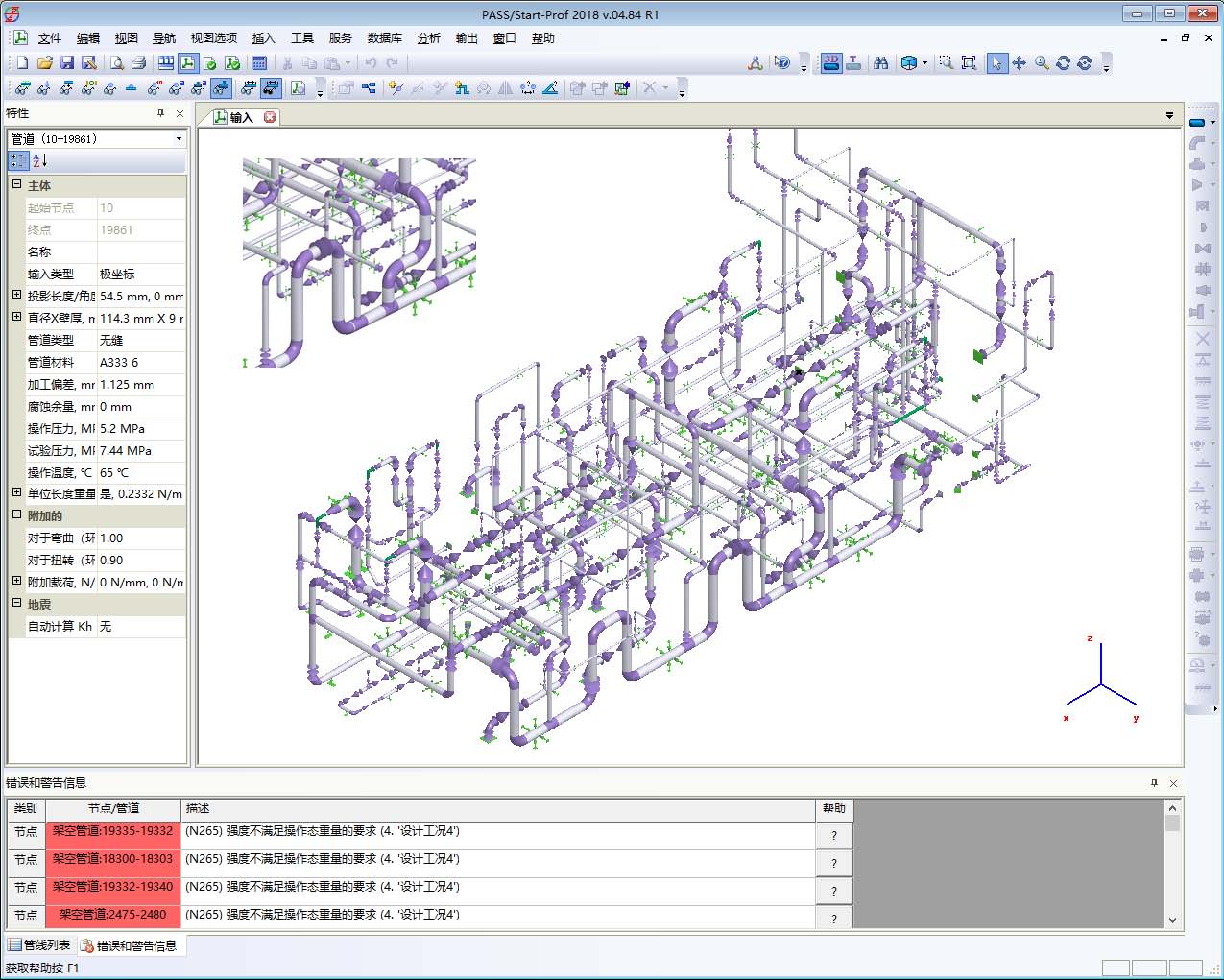

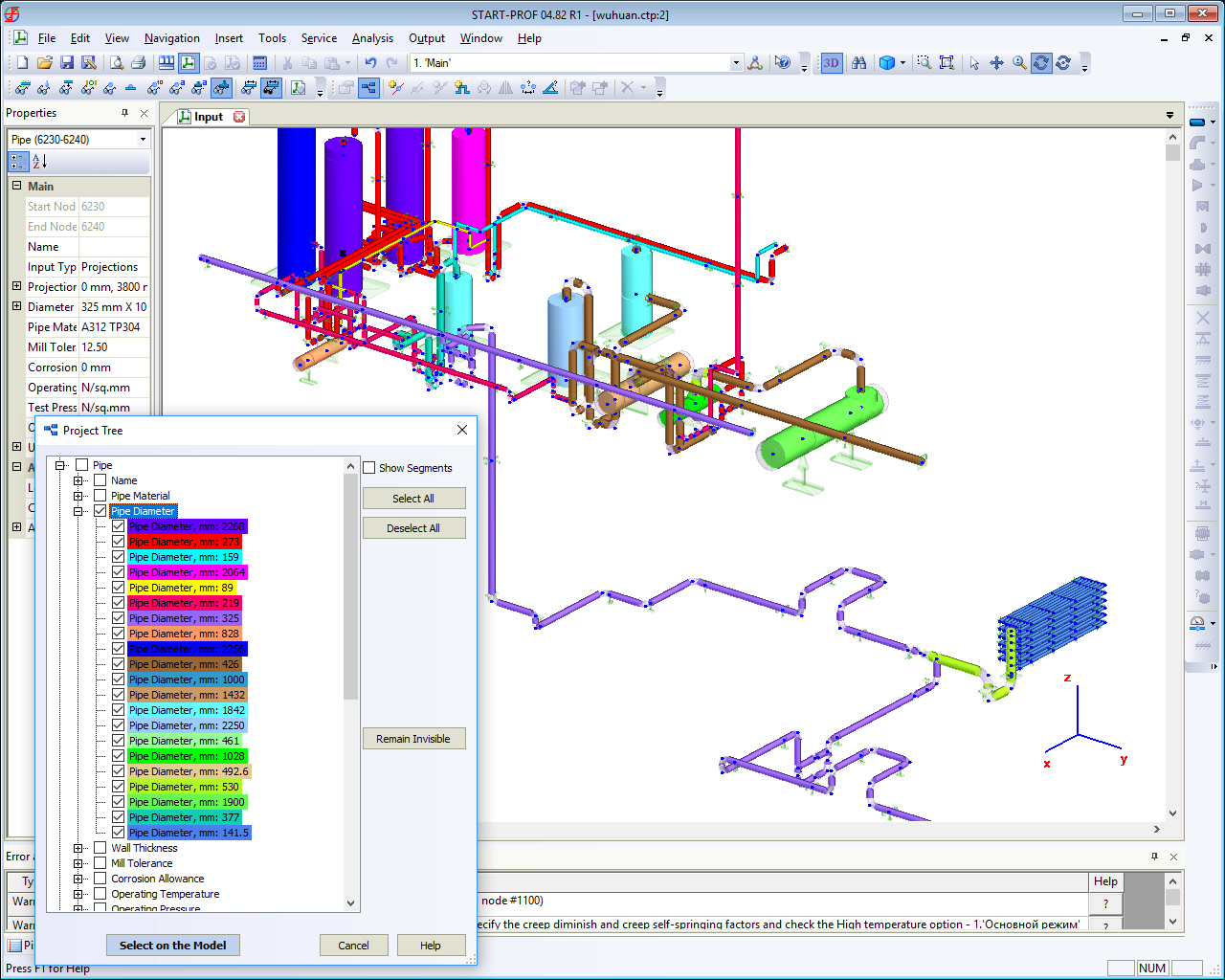

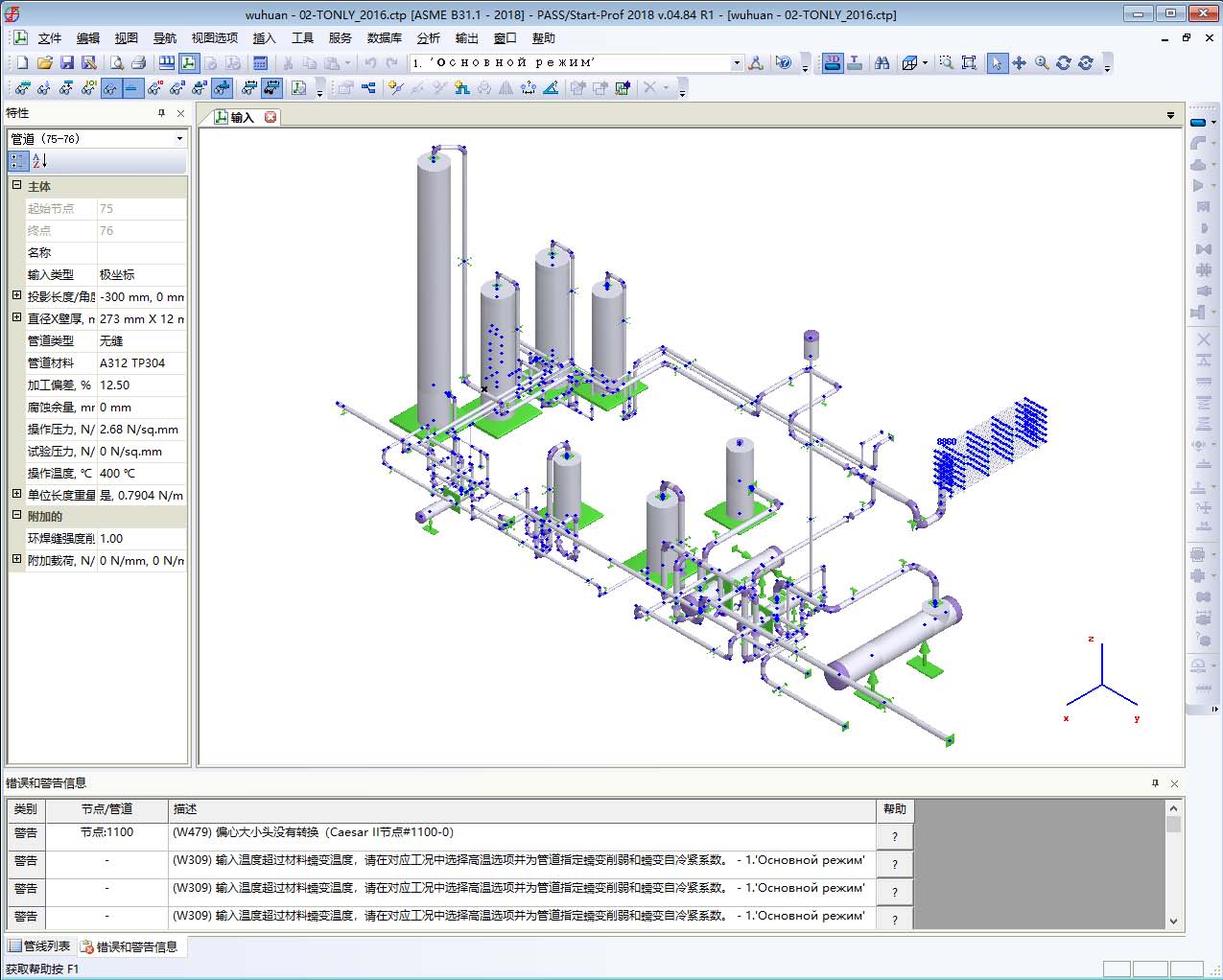

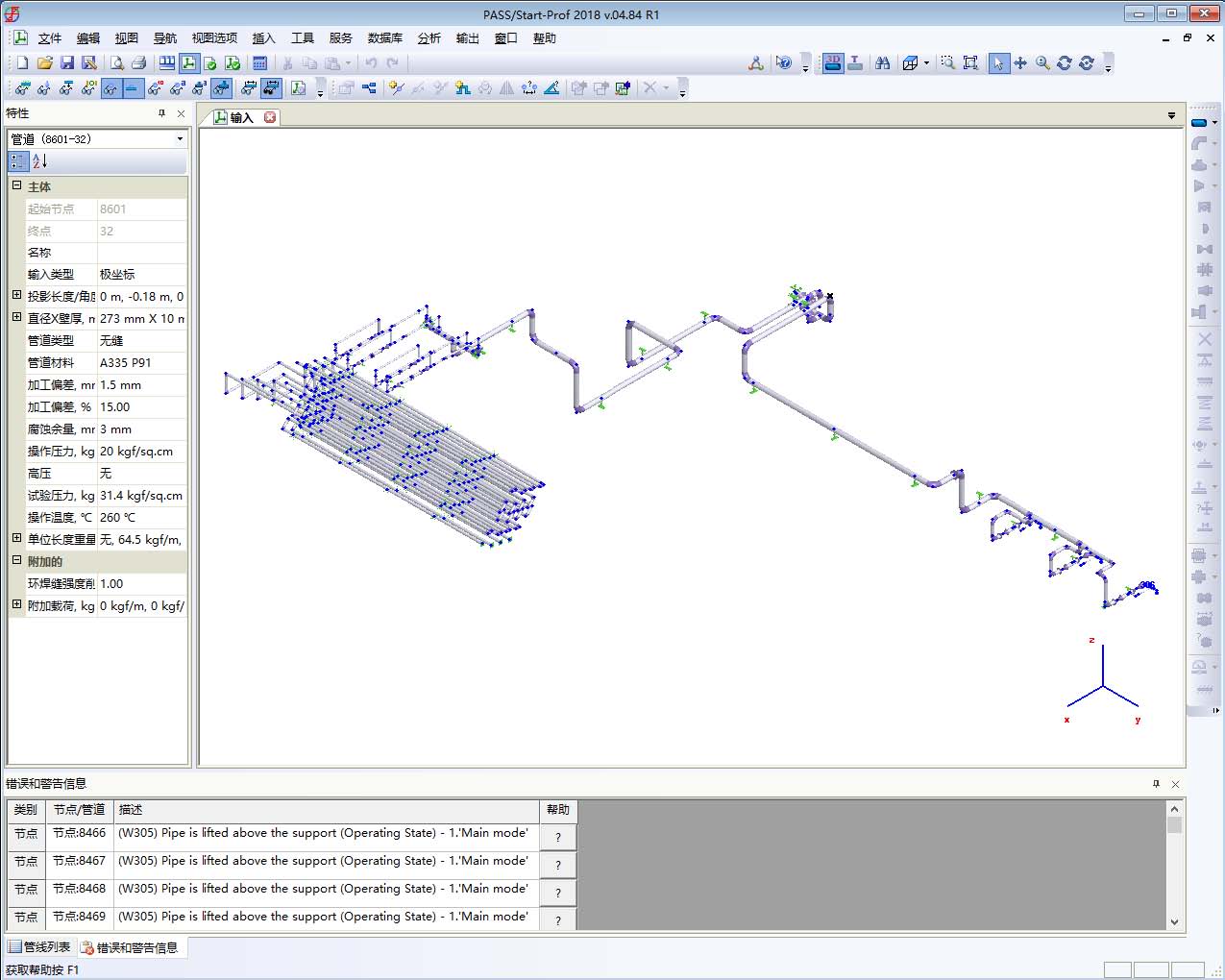

工艺配管模型

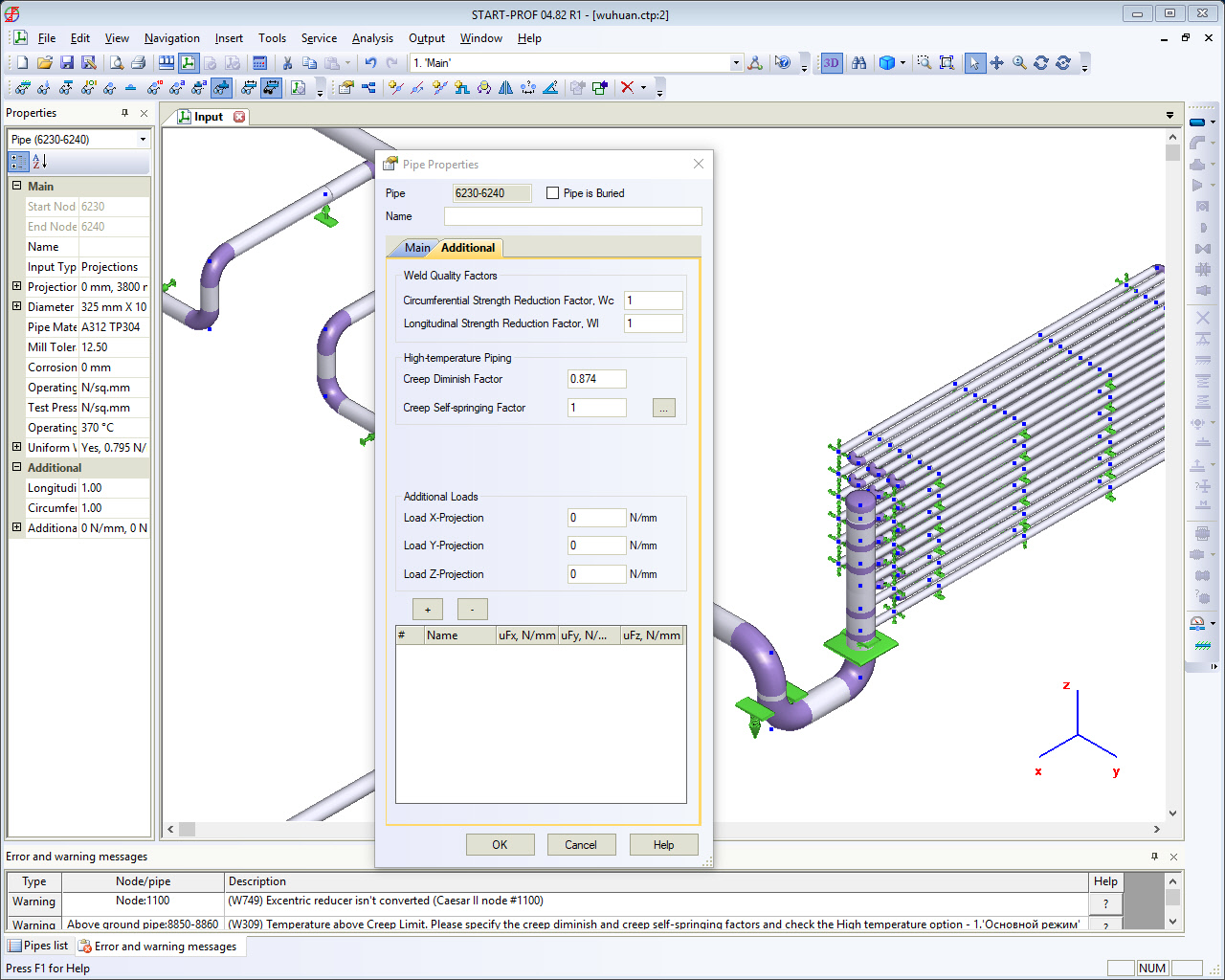

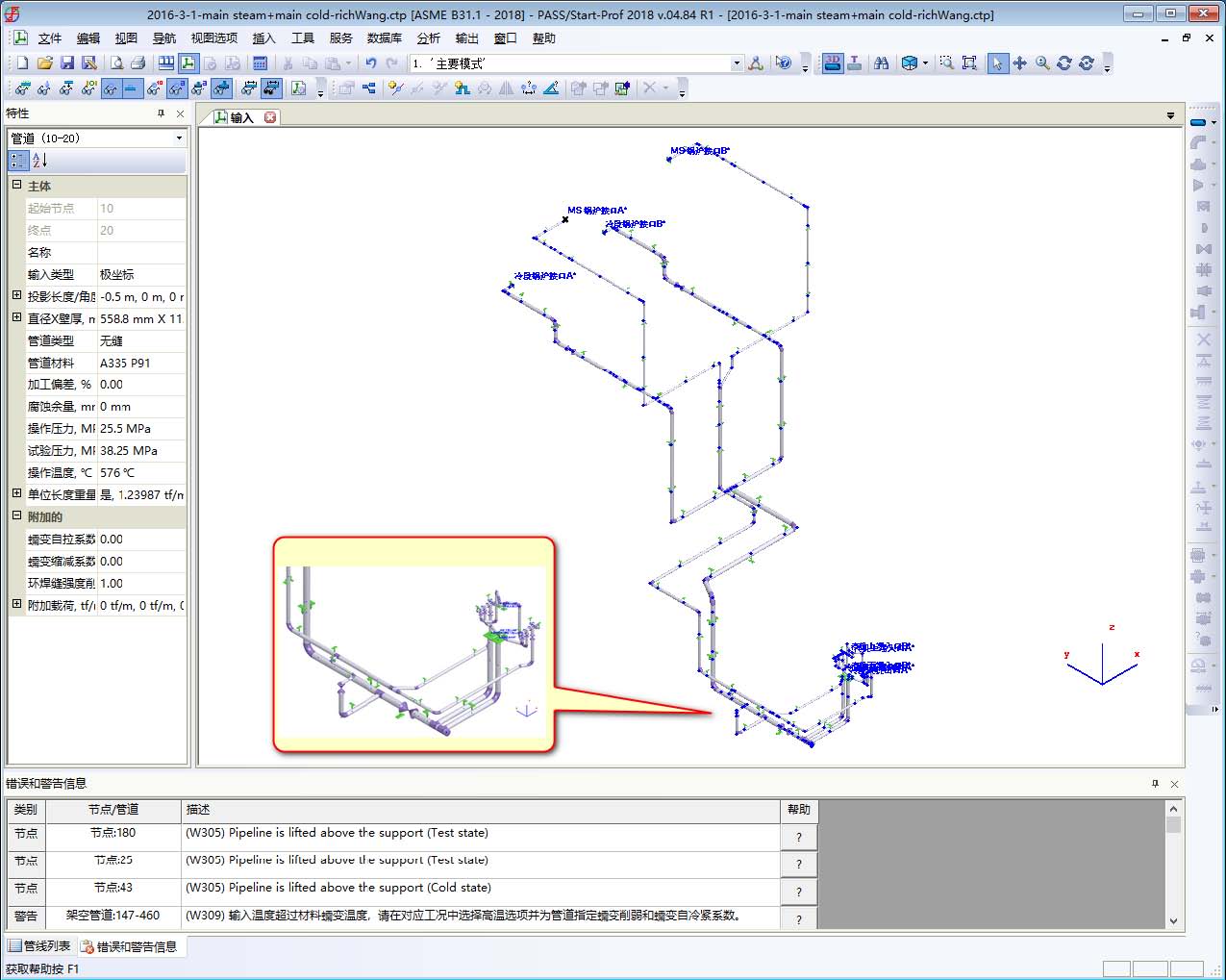

B31.1蠕变电力管道应力分析

Start-Prof 4.83支持的列表

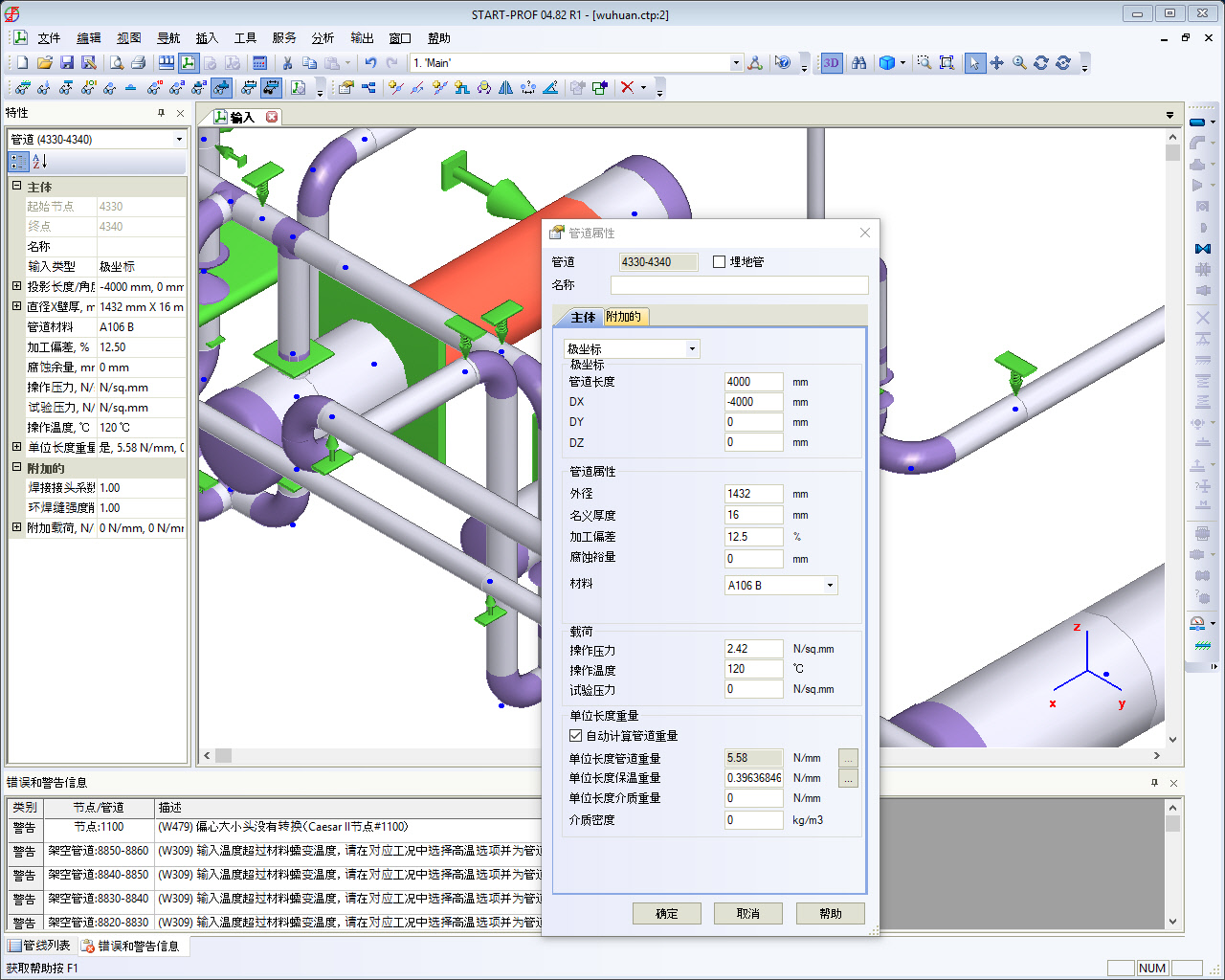

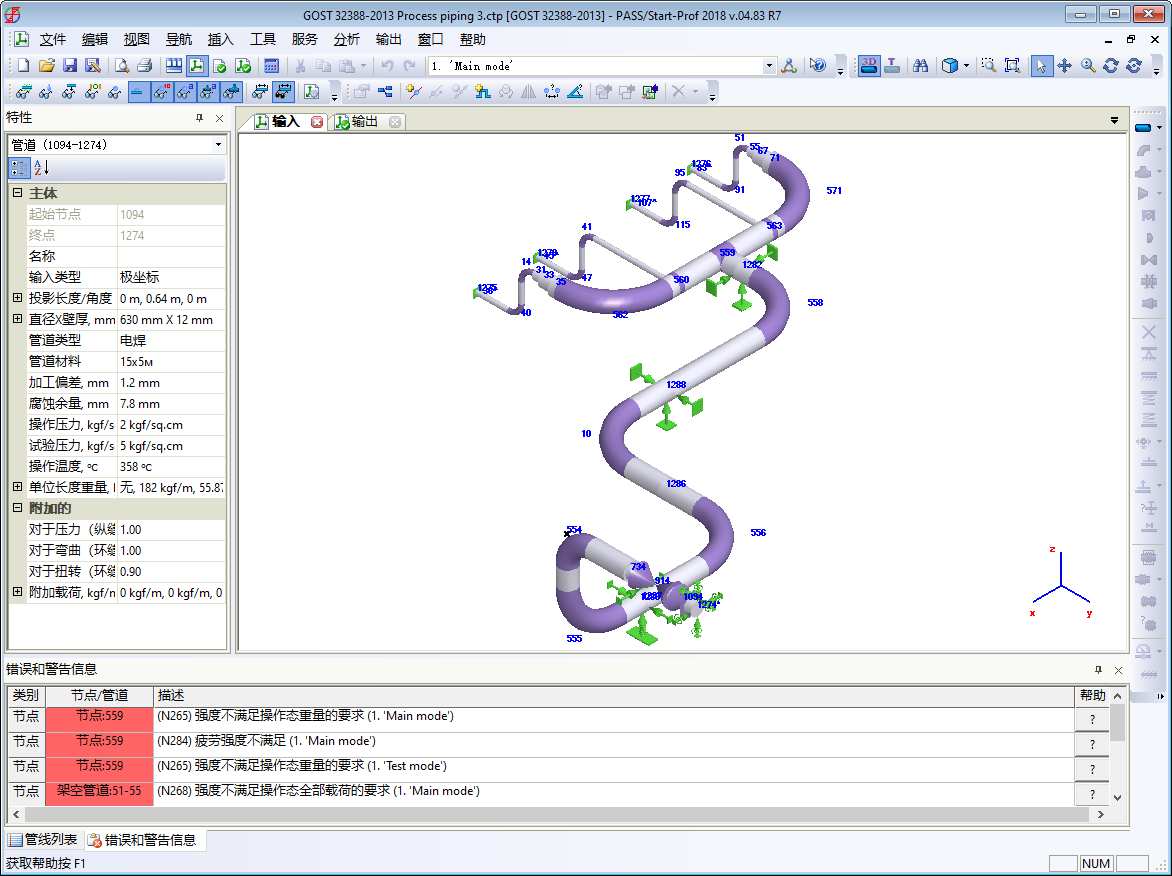

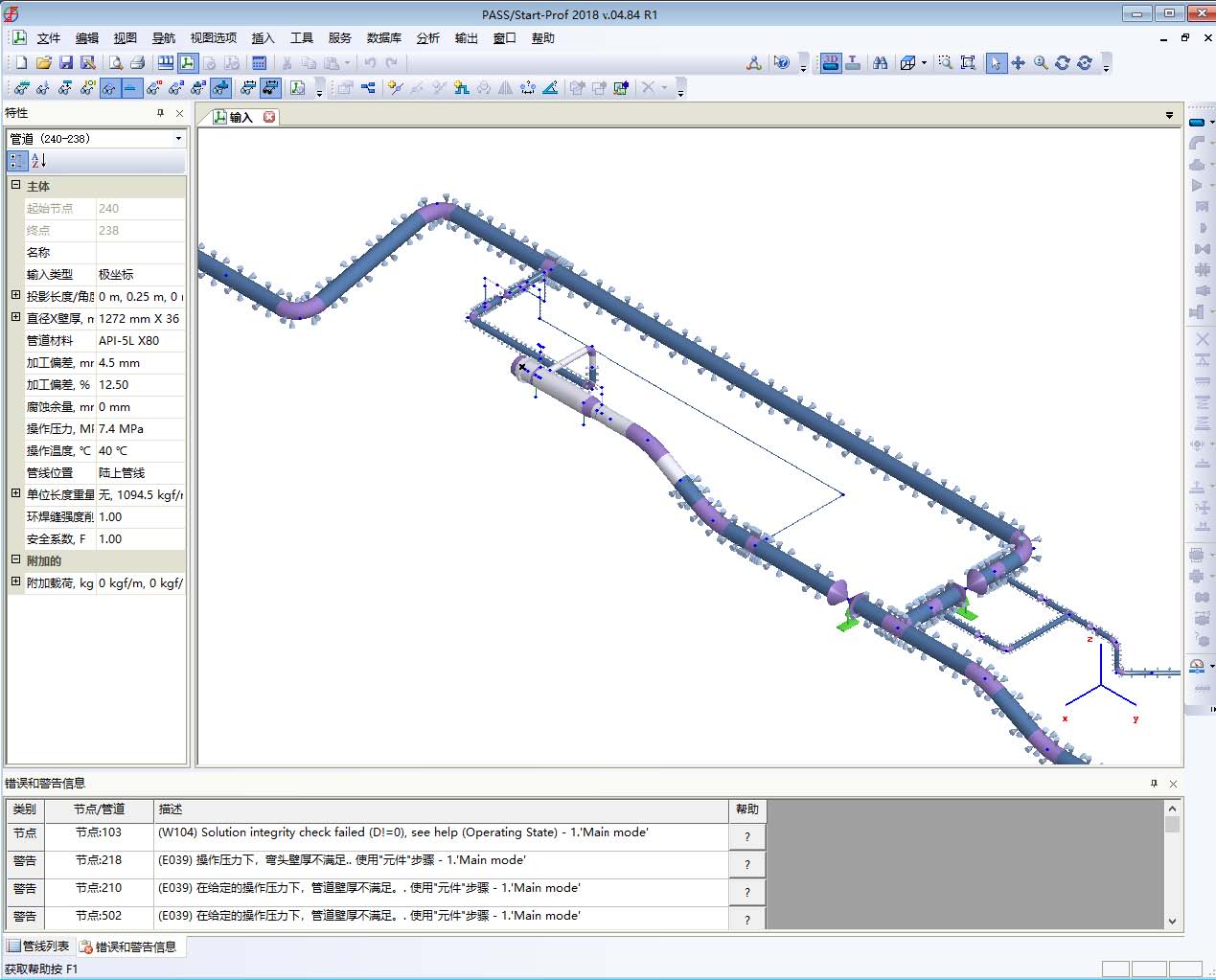

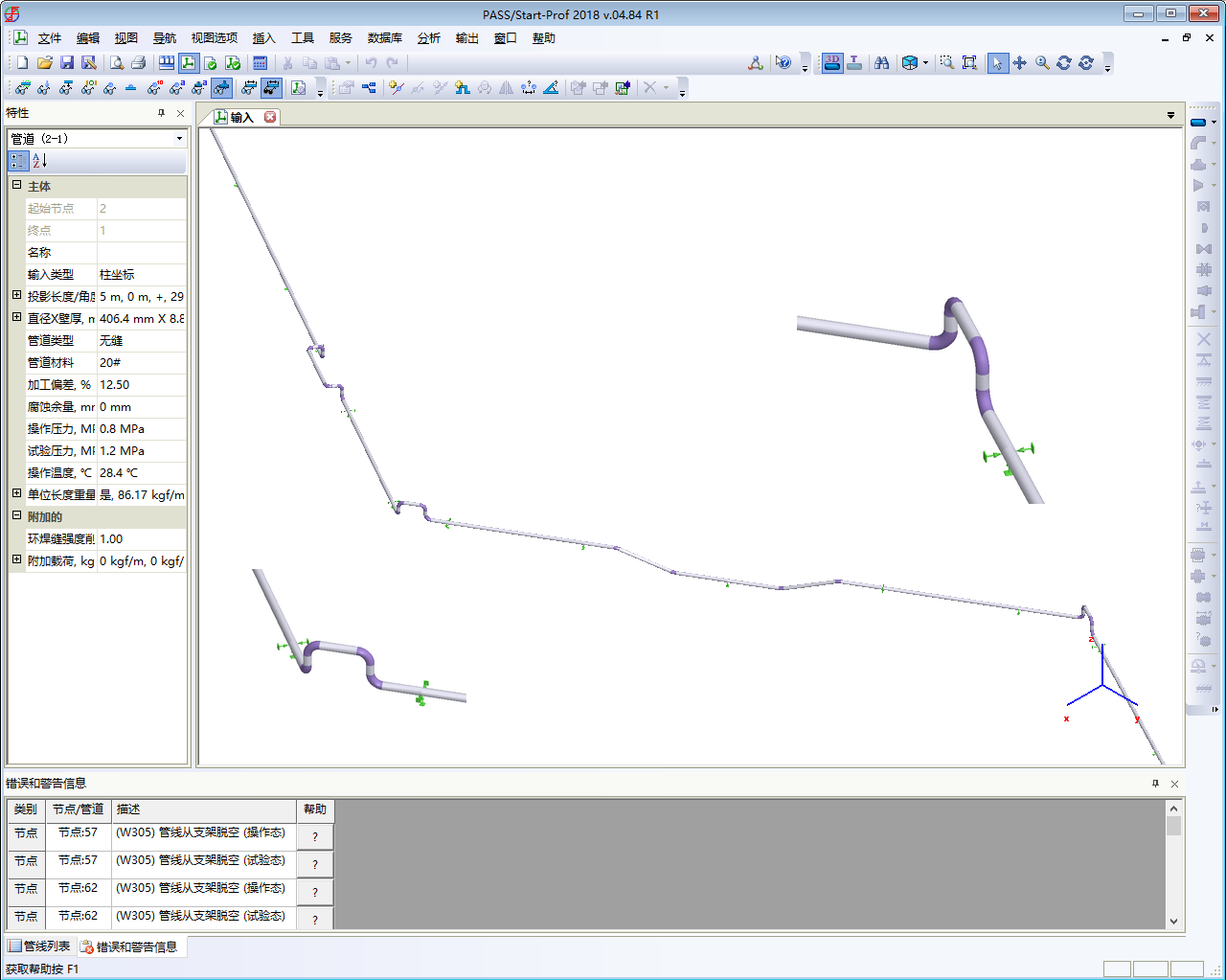

Start-Prof中的管道模型

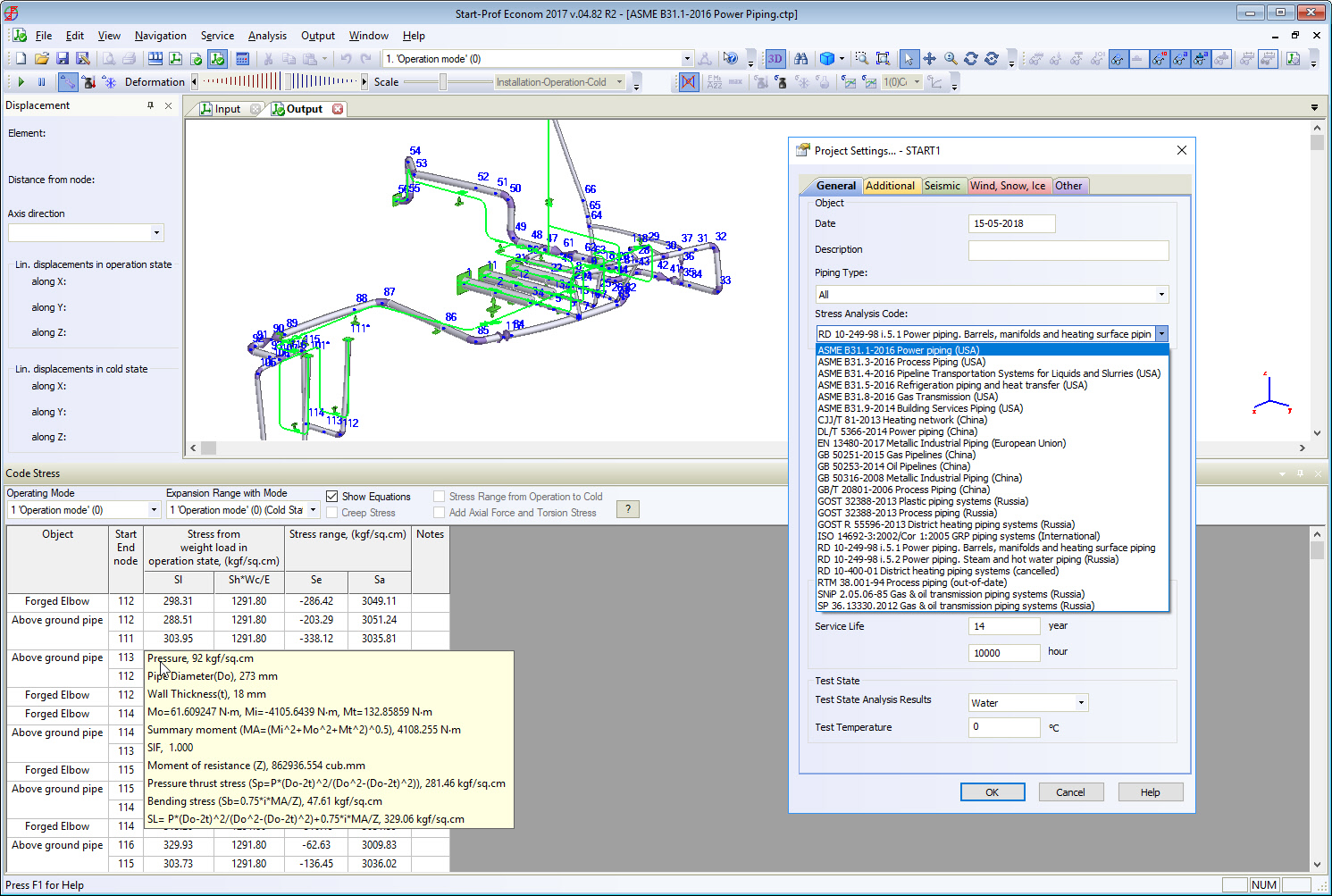

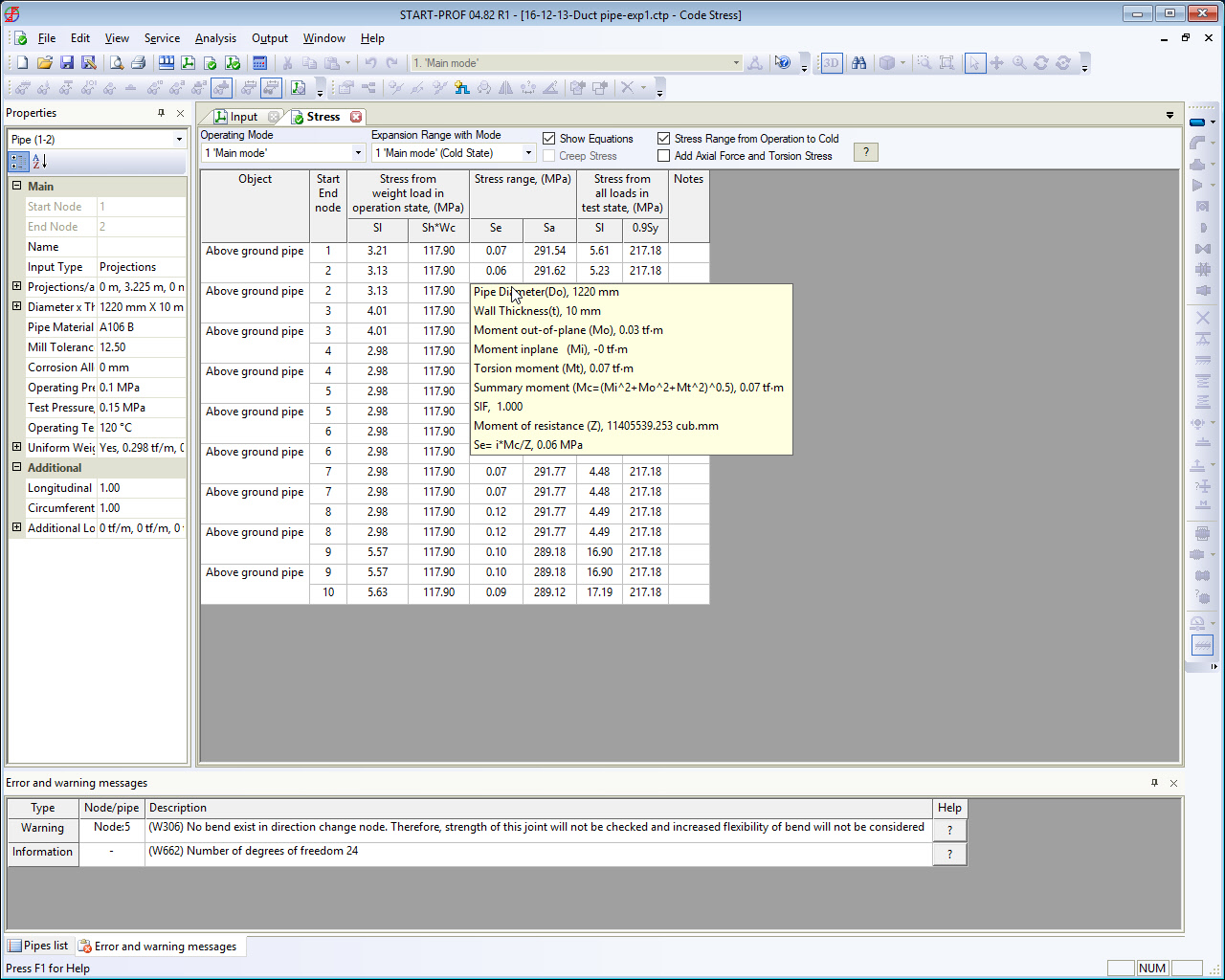

应力结果表与详细的应力计算信息

应用案例

START软件自进入中国市场以来,已经拥有接近200多家用户,软件被广泛的应用在化工,石化,油气,电力,海洋工程,市政热力等行业管道应力分析,深受用户喜爱。实践证明功能上强大,分析能力强,建模速度快,修改容易,工况智能组合,结果分析引入人工智能自动判断,弹簧选取,支架失效,失稳,压力失效,应力超标均自动警告,并指导客户做什么修改解决问题,远远超越其他传统应力分析软件,开辟新一代人工智能管道应力分析新篇章。

化工应用:

复杂化工装置,各种类型设备同时模拟

油、气和油田应用:

输气收发器站

电力和市政热力:

电厂高温、高压主蒸汽管道

塑料管道和FRP玻璃钢管道应用:

FRPISO14692海水循环冷却系统应用

综合管廊.输气管线:

热水从管廊进入直埋敷设

化工应用:

加热炉和工艺管线

油、气和油田应用:

油田泵站和埋地管道

电力和市政热力:

区域供热保温管道(直埋+架空)

塑料管道

PE管道船上压仓水系统应用

综合管廊.输气管线:

燃气管廊,自然补偿,频繁变化路由

化工应用:

低温深冷-液氮系统

油、气和油田应用:

超大型燃气调压站撬块结构系统多线路复杂

电力和市政热力:

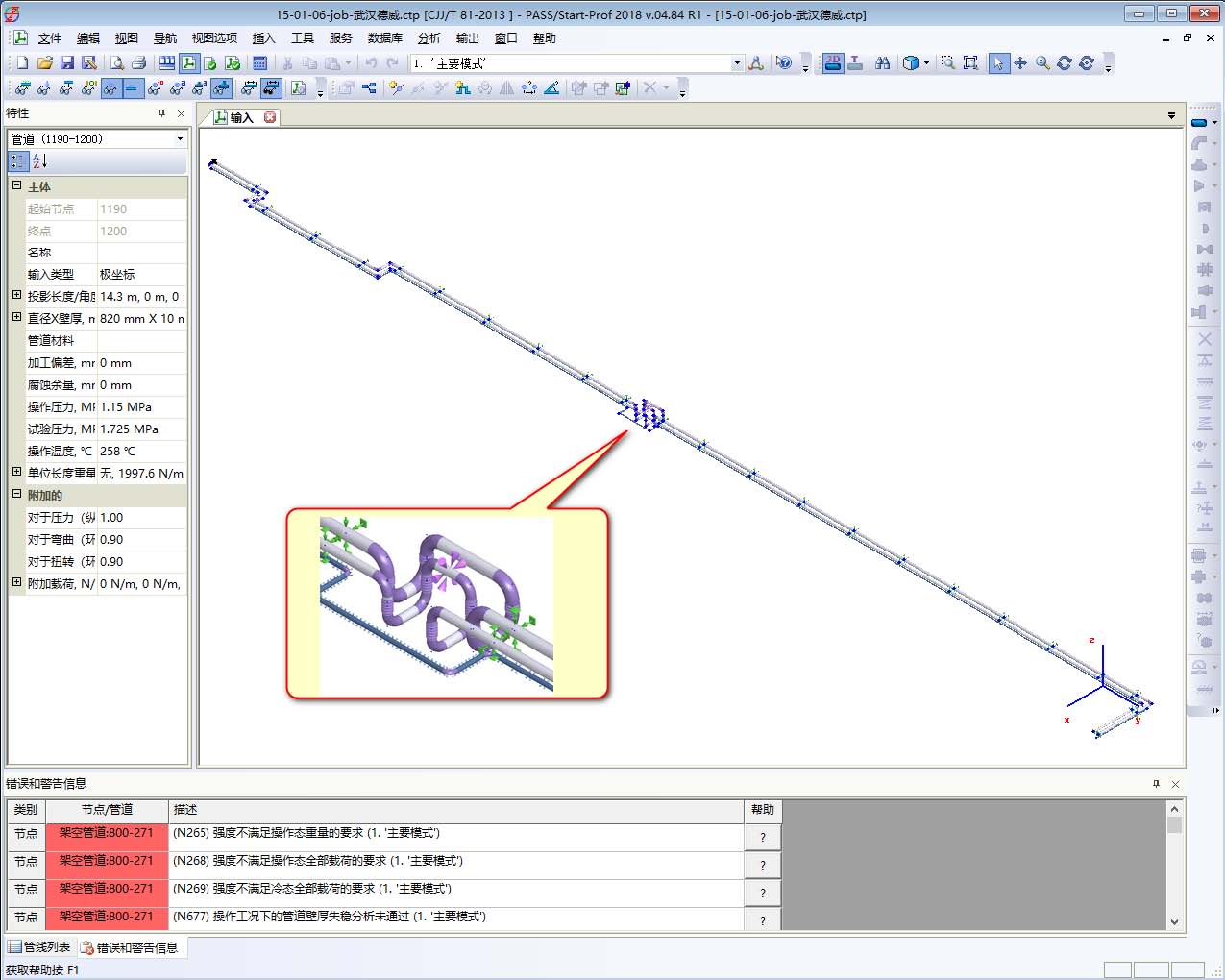

高温、高压蒸汽长输(旋转补偿器)

塑料管道

塑料PE管道输送腐蚀性介质设计

综合管廊.输气管线:

技术难度和特点:路由长,不断变化管位和高度,投料井附近空间有限,补偿热膨胀难度大

支持的规范

管道分析规范 发布日期 国家 管道类型
ASME B31.1-2018 2018.7 美国 动力管道
ASME B31.3-2018 2019.1 美国 工艺管道
ASME B31.4-2019 2019.11 美国 液体输配管道
ASME B31.5-2019 2020.3 美国 制冷管道和传热元件
ASME B31.8-2018 2018.11 美国 气体输配管道
ASME B31.9-2014 2014.4 美国 工业和民用建筑管道
ASME B31.12-2019 2019.12 美国 氢管道系统
EN 13480-2017 2017.6 欧盟 工业金属管道设计规范
EN13941-2019 2019 欧盟 区域供热管道
ISO14692-3:2002/Cor 1:2005 2005.10 国际 FRP/GRP 管道
ISO14692-2017/Cor 1:2005 2017 国际 FRP/GRP 管道
DL/T 5366-2014 2014.6 中国 动力管道
GB 50251-2015 2015.2 中国 输气管道工程设计规范
GB 50253-2014 2014.6 中国 输油管道工程设计规范
GB/T 20801-2006 2007.6 中国 工艺管道
GB 50316-2008 2008.1 中国 工业金属管道设计规范
GB/T 19624-2019 2019 中国 压力管道缺陷评定
CJJ/T 81-2013 2013.7 中国 区域供热管网
BS PD 8010-2015 2015 英国 陆上与海底管线
CSA Z662-19 2019 加拿大 油气管线系统
RD 10-249-98 1998.8 俄罗斯 动力管道
RD 10-400-01 2001.2 俄罗斯 区域供热管网
GOST R 55596-2013 2013.10 俄罗斯 区域供热管网
GOST R 55989-2014 2014 俄罗斯 油气输送管线
GOST R 55990-2014 2014 俄罗斯 油田管道系统
SP 284.13258000.2016 2016 俄罗斯 油田管道系统
GOST 32388-2013 2014.8 俄罗斯 工艺管道. 包含 HDPE 管道
SNIP 2.05.06-85?Cor 3 1996.11 俄罗斯 油气输配管线
SP 33.13330.2012 2012 俄罗斯 钢制管道
SP 36.13330.2012 2013.7 俄罗斯 油气输配管线
STO SINTEZ 91579448-01.1-2013 2013 俄罗斯 玻璃钢管道系统

风荷载规范

规范 国家与地区 发布日期
IBC 2012 国际 ?2011.6
UBC 1997 国际 ?1997.2
ASCE 7-16 美国 ?2017
EN 1991-1-4:2005+A1:2010 欧盟 ?2011.1
NBC 2010 加拿大 ?2010.11
KBC 2016 韩国 ?2016
GB 50009-2012 中国 ?2012.10
IS.875.3.1987 印度 ?1998.11
AZ/NZS 1170.2:2011 新西兰 ?2002.6
NBR 06123-1988 巴西 ?1988.6
BS 6399-2 英国 ?1997.6
CNS 台湾 ?2015.1
NSR-10 哥伦比亚 ?2010.3
CFE 2008 墨西哥 ?2008.12
SP 20.13330.2016 俄罗斯 ?2017.6
TKP EN 1991-1-4 2009 白俄罗斯 ?2009

地震载荷规范?

规范 国家 发布日期
GB 50011-2010 中国 ?2010
SNiP II-7-81* 俄罗斯 ?1996.1
SP 14.13330.2014 俄罗斯 ?2015.11
NP-031-01 俄罗斯 ?2001.10

设备管口校核规范

规范 国家 发布日期
API 610 11th ,ISO13709. 离心泵 (许用载荷校核) 美国、国际 2010.9
ISO9905/5199泵管口 国际 2011
Nema SM23/API611/API612透平 美国 2002
API617/API619/ISO0439离心压缩机 美国、国际 2014
API661/ISO13706空冷器 美国、国际 2013
API560/ISO13705 加热炉管口 美国、国际 2016
API650 储罐管口 美国 2013
WRC537/107/297 容器管口柔性计算 美国 1984.8
GOST 32601-2013 离心泵 (许用载荷校核) 俄罗斯 2014.11

Start-Prof具有与以下设计和分析软件的接口:

Software软件

导入 Start-Prof Start-Prof导出
PASS/HYDROSYSTEM
CAESAR II
AutoPIPE
GLIF
AVEVA PDMS/E3D/MARINE
OpenPlant
AutoPLANT
SmartPlant Isometrics
CADWorx
Smart 3D
SmartPlant 3D
PCF format
Neutral Format
PLANT 4D
AutoCAD
Autodesk Revit
Microsoft Excel

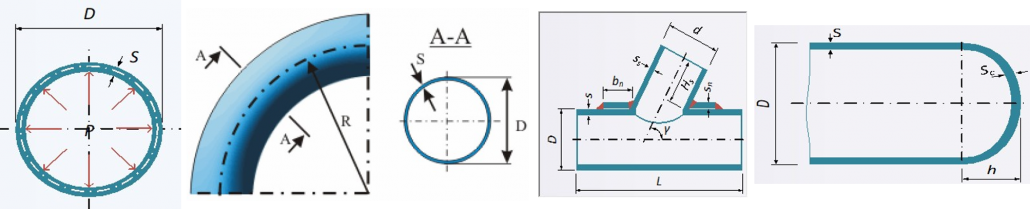

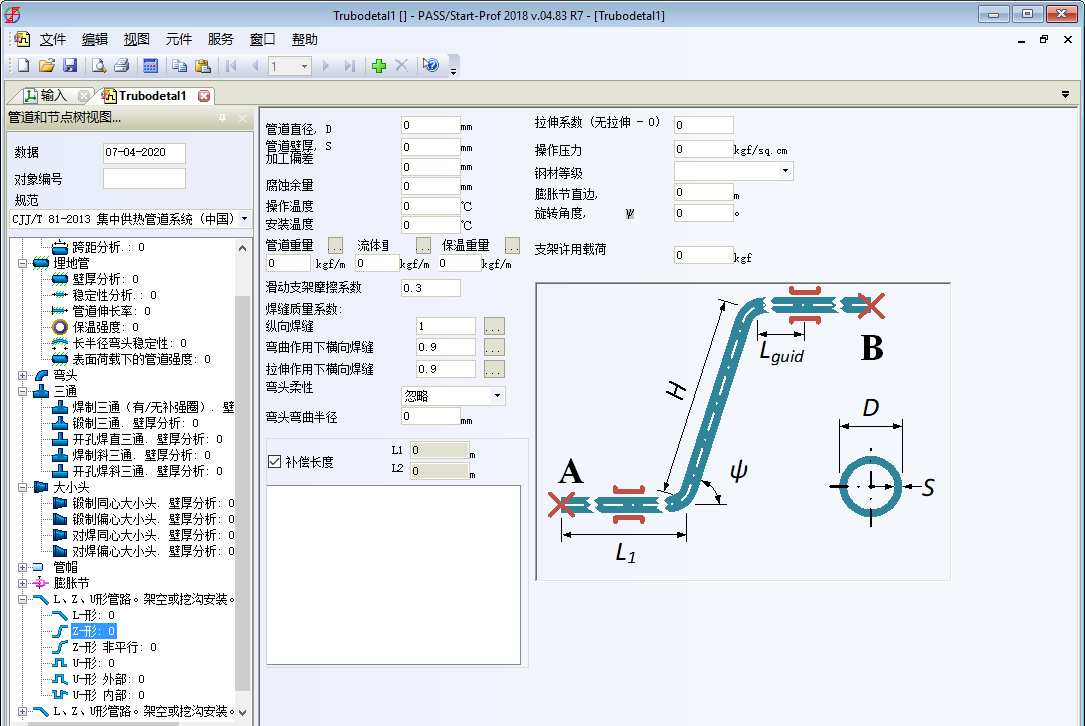

START-Elements——管道元件的承压壁厚计算

管道元件的承压壁厚计算对于压力管道的是最重要的基础工作,是管道组成管网系统的前提条件,这也是压力管道取换证中要求必须执行的一项规定。START-Element可以根据GB/T 20801-2020规范对管道,弯头,三通,大小头和管帽进行承压壁厚分析。

START-Elements——快速分析并确定管道布置方案

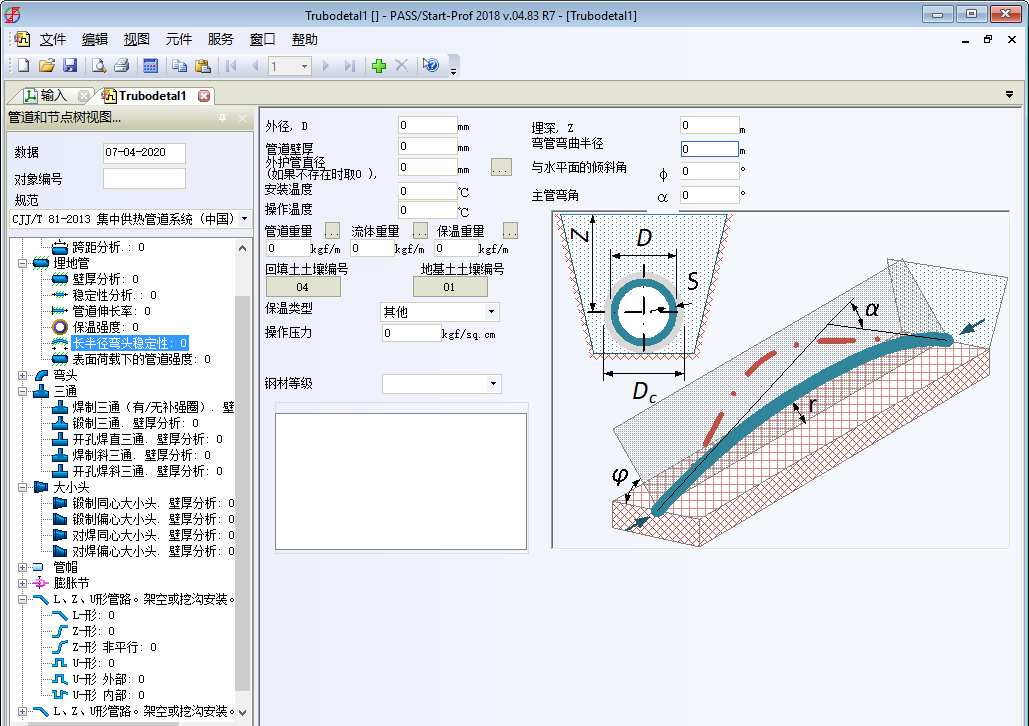

为了应对复杂多变的管道应力分析任务,START-PROF同时可以“即时”执行各种计算,从而帮助管道设计人员快速的做出正确的决策。 START-Elements可计算管道和元件的壁厚、跨距以及典型管道组件的尺寸。 它还检查法兰泄漏、泵和设备的管口载荷,埋地管线的纵向稳定性,真空下的管道稳定性以及其他载荷作用影响。START-Elements是我们为管道设计人员准备的快速设计工具,START-PROF软件旨在快速协助设计人员评估管道整体系统的柔性,强度和稳定性。

START-Elements允许用户执行以下操作:

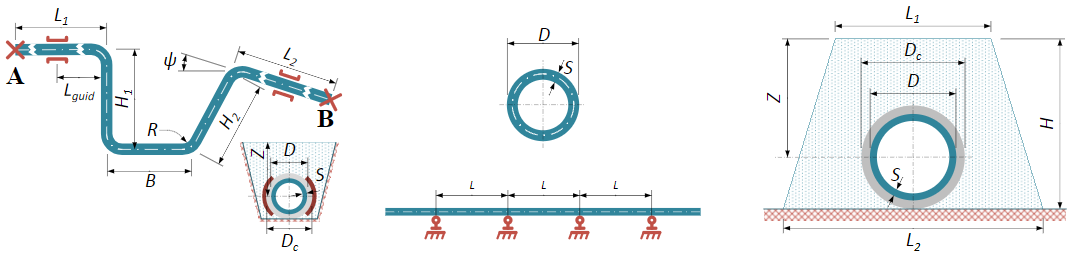

  • 分析L形,Z形和U形管道补偿形式(埋地和架空管道)的应力
  • 管道和管件的壁厚计算或根据所选规范允许的最大承载压力计算
  • 通过强度和刚度分析计算支架之间的最大允许跨距
  • 在热膨胀,外部压力(真空)和土壤压力载荷下检查直管和弧型弯管元件的总体稳定性和局部稳定性
  • 确定最小管道埋深以保证地下管道稳定性
  • 通过聚氨酯保温应力分析计算埋地管道的最大管道允许埋深
  • 计算大直径管道鞍式支座的最大允许载荷
  • 计算一次性补偿器在对应锁死温度下的允许最大距离
  • 如果没有制造商的数据,计算波纹管的刚度
  • 法兰泄漏检查
  • 根据API 610(ISO 13709),GOST 32601-2013和Kellogg方法(C. Peng管道应力工程)进行离心泵管口载荷检查

START-PROF软件购买选项

START-PROF针对客户从事的行业特点,可以采用不同的购买方案,以根据适用的标准和规范评估管道应力、位移变形以及源自热膨胀,冷紧,土壤和沉降的支撑载荷以及其他载荷。

完整版

(START-PROF Complete)

软件支持所有管道设计规范,对任何管道进行应力分析。

全球标准包括美国ASME B31规范、中国GB,CJJ等、俄罗斯GOST规范、EN欧盟规范及ISO规范等。

化工,油气版

(START-PROF Process)

软件支持石化,化工以及天然气和石油集输系统,对管网进行应力分析。

全球标准包括美国ASME B31化工、油气规范,中国GB化工、油气、工业金属管道等,俄罗斯GOST化工和油气规范、欧盟EN工业金属管道规范。

热能动力版

(START-PROF Power)

软件支持电厂,市政热力和蒸汽输配统,对管道网络进行应力分析。

全球标准包括美国B31动力规范,中国DLT动力、GB工业金属管道、CJJ市政热水设计,欧盟工业金属管道及区域供热管道规范。

配置比较

完整
START-PROF Complete
ASME B31.1,ASME B31.3,ASME B31.4,ASME B31.5,ASME B31.8,ASME B31.9,ASME B31.12,ASME B31J,DL/T 5366-2014,CJJ/T 81-2013,GB/T 20801-2006,GB 50316-2008,GB 50251-2015,GB 50253-2014,GB 19624-2019,EN 13480-2017,EN 13941-2019,BS PD 8010,CSA Z662,ISO 14692-3:2002,ISO 14692-3:2017,塑料管道(PE\PVC等),RD 10-249-98,GOST R 55596-2013,RD 01-400-01,SniP 2.05.06-85,SP 36.13330.2012,SP 33.13330.2012,GOST 32388-2013,GOST R 55989,GOST R 55990,SP 284.1325800.2016 适合化工,油气,炼化和动力全行业应用

化工,油气版
START-PROF Process

ASME B31.3,ASME B31.4,ASME B31.5,ASME B31.8,ASME B31.9,ASME B31.12,ASME B31J,GB/T 20801-2006,GB 50316-2008,GB 50251-2015,GB 50253-2014,GB 19624-2019,EN 13480-2017,BS PD 8010,CSA Z662,ISO 14692-3:2002,ISO 14692-3:2018,塑料管道(PE\PVC等),RD 10-249-98,GOST R 55596-2013,RD 01-400-01 适合化工,油气,炼化和工艺管道
热能动力版
START-PROF Power
ASME B31.1,ASME B31.5,ASME B31.9,ASME B31J,DL/T 5366-2014,CJJ/T 81-2013,GB 50316-2008,GB 19624-2019,EN 13480-2017,EN 13941-2019,ISO 14692-3:2002,ISO 14692-3:2019,塑料管道(PE\PVC等),SniP 2.05.06-85,SP 36.13330.2012,SP 33.13330.2012,GOST 32388-2013,GOST R 55989,GOST R 55990,SP 284.1325800.2016 适合电力,动力,供热

欢迎您下载START 4.85测试版试用,注册时请填写真实信息,电话核实后方可激活
