高碳钢烟囱

项目介绍

56m高碳钢烟囱,设计规范ASME VIII-1+ASME STS

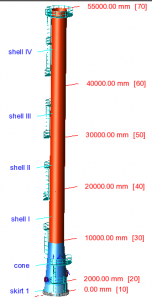

尾气烟囱,该设备底部直径为4500mm,顶部直径为2800mm,高度为56000mm,是一个变径的烟囱,重量为110吨。烟囱主体材料为316L,底部裙座材料为SA-516 70。由于设备相对较高,所以操作条件下风载引起的共振是最危险的工况,用PV Elite对设备的强度进行计算并按照STS校核了烟囱的强度。

技术难点

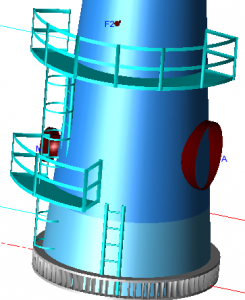

1)锥体上的管口A的是水平的,与锥体的轴线成90度,这个超出了ASME VIII-1的规范要求,要求执行U-2g。因此采用Nozzle-Pro进行了局部的有限元分析

2)设备上不能建模的附件的评估和质量分配,因为这会影响风载和地震载荷的计算,从而影响强度校核的准确性
