不锈钢尾气洗涤塔

项目介绍

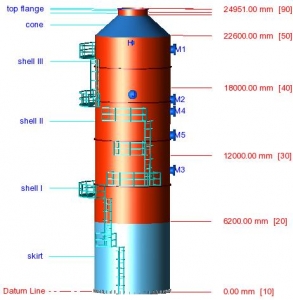

 该设备直径6600mm,高度25000mm,主体材料为316L,该设备的特点是裙座和设备本体是连载一起的,设计压力较低,风载和地震载荷所引起的弯矩决定了设备的强度和壁厚;另外设备还有一个直径为2200的偏心斜插管,我们通过Nozzle-Pro的进行有限元分析计算;设备的强度计算得到了客户的认可和肯定。

技术难点

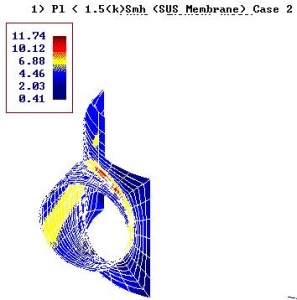

由于A管口偏心太大,且有外部载荷,所以采用局部有限元分析开孔处的强度。

1)设备主体与群座连在一起,设备底部开孔数量较多,而且设备的压力很低,风载和地震主导了设备的强度,所以如何等效计算群座是比较麻烦的地方;

2)管口A气体进口,偏心很大而且靠近设备底部,所以管口A的计算得考虑风载,地震载荷引起的弯矩,管道载荷和开孔补强等;

3)设备的附件很多,质量如何分配很最重要,因为这影响到设备风载和地震载荷大小的计算。
