AFT Fathom ANS管网自动优化选型模块

      AFT Fathom ANS模块使用著名的智能求解方法IntelliFlow?,并结合了先进的数字搜索算法和管道流体模拟方法。该技术由AFT公司开发,已被全球众多用户证明可以节省大量资金成本并能显著降低能耗。该模块可以评估复杂的变量系统,找出最小化成本的参数组合。

为什么要使用AFT Fathom ANS模块?

       单独确定每条管道尺寸的日子已经一去不复返了。以集成方式自动调整所有管道和系统组件的尺寸,以最大限度地减轻系统的重量和成本。这必须要通过使用AFT FathomANS模块中提供的高级数字搜索算法完成。

       设计公司或技术人员通过使用该模块对系统进行优化选型,业主可以显著降低管道系统的初始采购和安装成本和持续的运营成本,如能耗。

       工程师可以根据优化目标,在自动优化管道尺寸标准中包含经常性成本。此外,只有在自动优化管道尺寸系统设计中不超过工程师指定的初始成本限制的情况下,工程师才可以选择包括经常性成本。一旦工程师构建了传统的AFT Fathom模型,执行自动调整大小的额外工作量仅为1%。工程师还可以选择将总管重量最小化作为优化目标,这通常与成本密切相关。

先进的管道尺寸优化选型技术,使工程师能够为将来设计

完整系统模拟的最大好处是能够评估更改系统参数时对系统造成的影响。

  • 优化管道尺寸以最小化管道重量,管道容积或系统成本
  • 输入设计要求,如压力、流量、流速或NPSH,以指导自动优化过程
  • 减少泵的能耗
  • 将管道和泵指定为组以强制同一自动优化选型
  • 自动优化调整管道尺寸,对泵和阀门进行优化选型,以满足不同场景的多个设计案例的要求
  • 采用业界领先的搜索算法,以找到最佳的选型结果
  • 从Excel轻松导入管道和设备成本数据

管道成本和能源成本节省10-15%!

优点:

  • 成本节省
  • 最大限度地降低系统设计的初始和全生命周期成本
  • 实现整个管网系统的流量平衡
  • 确保在多个设计工况中满足性能要求
  • 了解真正推动您设计的因素
  • 熟悉AFT Fathom的用户将能够更轻松利用ANS模块

在AFT Fathom模型上执行管网系统自动优化的额外工作仅为1%

如何使用AFT Fathom ANS模块?

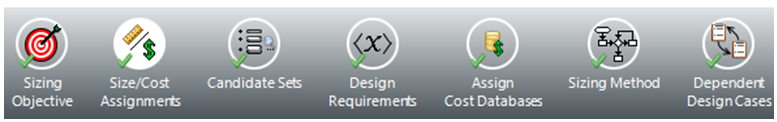

对于任何AFT Fathom模型,您可以按照优化选型面板(如上图所示)的路径输入您的目标和要求。运行模型,ANS模块将自动对管道进行优化选型。

只需按照优化选型面板操作即可:

优化目标:选择优化的目标是最小化重量,或体积或成本(这将决定您的导航路径)

优化指派:识别要优化的单个管道或常用管道组

候选集:选择允许的管道尺寸范围

设计要求:输入并将设计要求应用于适当的管道和连接点

指定成本数据库:(可选)对于基于成本的优化调整,请选择管道和设备的成本数据

优化选型方法:选择要使用的算法,或者只按照默认选项

从属设计工况:选择您希望在优化选型中包含的多个操作工况

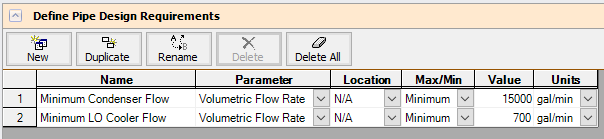

上面的屏幕截图显示了如何定义设计要求并将其应用于管道模型中
