Instrument Manager

产品详情

仪表设计和智能管理软件

Instrument Manager 是一款新型的“以数据为中心”的仪表设计和文件管理软件。主要用来自动生成各种仪表文件，比如仪表规格书、仪表回路图、仪表安装图、接线图、仪表索引报告、材料表、电缆清单、互联报告和许多其它文档。可以与AutoCAD P&ID和CADWorx P&ID实时链接。

专为仪表和控制系统工程师开发

仪控设计工程师通常将基于PLC或DCS的控制系统进行连续过程控制。这些控制系统的仪表、I/O和连接需要大量的文档（例如规格书和回路图），所有这些都可以使用Instrument Manager 高效的生成。

快速绘图

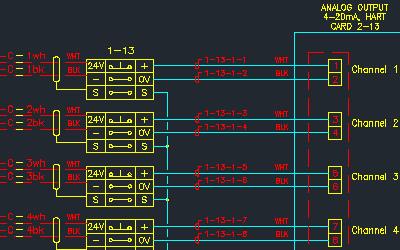

• 自动生成回路图。(AutoCAD格式)
• 自动生成仪表安装图。 (AutoCAD格式)
• 自动生成接线图。 (AutoCAD 格式)

快速生成各种文件

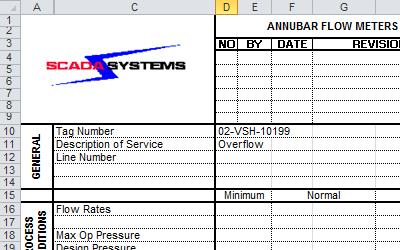

• 自动生成仪表规格书。 (MS-EXCEL 格式)
• 自动生成仪表索引报告。
• 自动生成材料表。
• 自动生成电缆清单。
• 自动生成接线清单。
• 自动生成电缆接线清单。
• 自动生成用户自定义的报告。
• 可进行项目管理和版本追踪。
• 自动生成项目图纸索引清单。
• 自动生成材料汇总报告。
• 自动生成电线标签/套圈列表。
• 可生成名称重复交叉引用报告。
• 自动生成警告汇总报告。
• 可对所有元件和连接的版本对比报告。

双向链接AutoCAD P&ID和CADWorx P&ID

• AutoCAD P&ID 和CADWorx P&ID数据库 (或其它用户定义的 “元件” 数据库) 可与Instrument Manager实时链接，可很容易获取并修改从P&ID中获得的数据。
• 导入导出是最常用的将供应商的数据和客户的数据整合的方式。
• 可直接从客户仪表规格书中导入导出。

数据库

• 可选择使用MS Access 和 SQL Server数据库。
• 表格和表格结构都允许用户任意定义。
• 现已可以实现多用户设计了。
• Elecdes单线和电缆框图中的初步组件、电缆和设备信息可迅速的传递到你的Instrument Manager数据库中。
• Instrument Manager电缆表、组件合设备可迅速的实现在Paneldes中建模，干涉分析、电缆敷设和桥架充满率。

用户界面

• 用户可以在熟悉的拖放式的“浏览器样式”环境中工作，也可在能进行行和列复制/黏贴，搜索和替换，过滤，排序，增量和其他众多工具的电子表格式的环境中工作。
• 文件夹相当于仪表和其他组件的收纳器
• 使用客户数据表作为你的数据输入的方式

用户管理

• 用户可以设置为管理员、用户和查看者。管理员可以是普通的使用者，也可是管理其他使用者，有高级的设置权限。用户管理熟路和网络内部的数据库，以便快速生成输出文件。查看者只有数据库的“只读”权限。

数据特性

• 仪表数据额定值和规格放在”per instrument type”表中，这些内容很大程度上都是允许用户定义的
• 所有元件都有“生成规格书的能力”，并都有仪表规格书。
• 允许用户定义”WYSIWYG”仪表规格书。

模板系统

• 大多数输出文档和图纸都是基于模板生成的，因此他们的外观和数据内容由用户控制。模板通常为AutoCAD格式的图纸，MS-EXCEL格式的仪表规格书 和 MS Access 格式的报告。

电气端子和链接

• 组件与其相关区域，设备或类似的通过拖放机制来建立两个项之间的关联，电气连接也可以通过这种方式实现。通过拖动一个或多个导线或将整个电缆拖到端子排（仪表）上，可以进行批量端接。
• 回路和端子排图形上显示”WYSIWYG” 就表示回路和端子排已连接。
• 仪表和其他基于目录数据库的设备可以预先分配电缆类型，自动电缆命名，若是端子移除了，就需要手动添加端子。
• 带有有效物料代码的导入组件可以采用其各自目录中指定的电缆和端子。

事件日志

• 事件日志记录用户指定的活动，从用户登录/注销，到组件修改删除，再到文件打印或导出。活动、用户、时间等数据都记录在这个日志表中。

In-depth Support

• 超过800个广泛和详细的软件帮助主题，也包括一步一步的操作说明。
• 培训视频
