AFTxStream蒸汽及可压缩流体瞬态分析软件
模拟并解决您面临的具有挑战性的蒸汽及可压缩流体瞬态问题
AFT xStream是一款功能强大的流体动力学仿真软件,适用于蒸汽及可压缩流体管道系统中发生的高速声学瞬变流。设计和操作的不确定性会花费大量的金钱和时间。现在,您可以准确地模拟蒸汽及可压缩流体系统是如何响应潜在的有害瞬态事件。针对很多人关注的主蒸汽汽锤分析,Xstream是按气体特性计算真实汽锤作用效果和影响,完全不同以往其他软件的传统算法。(忽略气体可压缩性,完全将其按不可压缩介质计算,导致十分保守的设计结果)
- 精确模拟蒸汽及可压缩流体管道系统中的高速瞬变流,包括声阻塞流情况

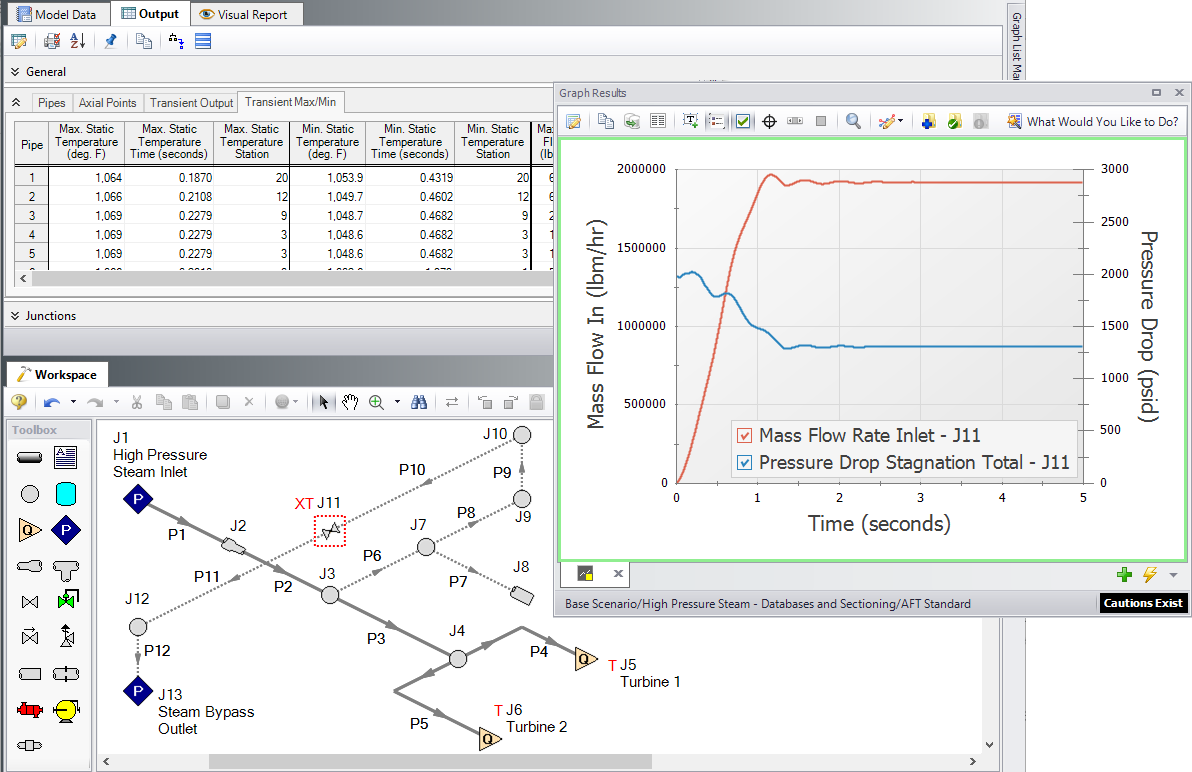

- 评估蒸汽及可压缩流体透平骤停后的整体系统响应和管道瞬态力
- 预测停机时瞬变流的供应压力,温度以及流向运行中的气体压缩机和透平的流量
- 模拟储罐排污和充气,以及达到所需压力所需的时间
- 预测由于换热器管束破裂而引起的瞬态压力和流量
- 轻松更改系统输入数据,包括瞬态阀开度,压缩机运行,控制设定点,压力,温度等
- 根据系统中的时间或事件激发流体瞬变
- 减少由于分析不确定性而导致昂贵的过度设计
- 通过了解意外的瞬态事件将如何影响压力,温度和流向关键设备的流量来增加正常运行时间
- 通过评估所有系统关闭方案来提高安全性
- 验证是否可以确定地输送所需流量

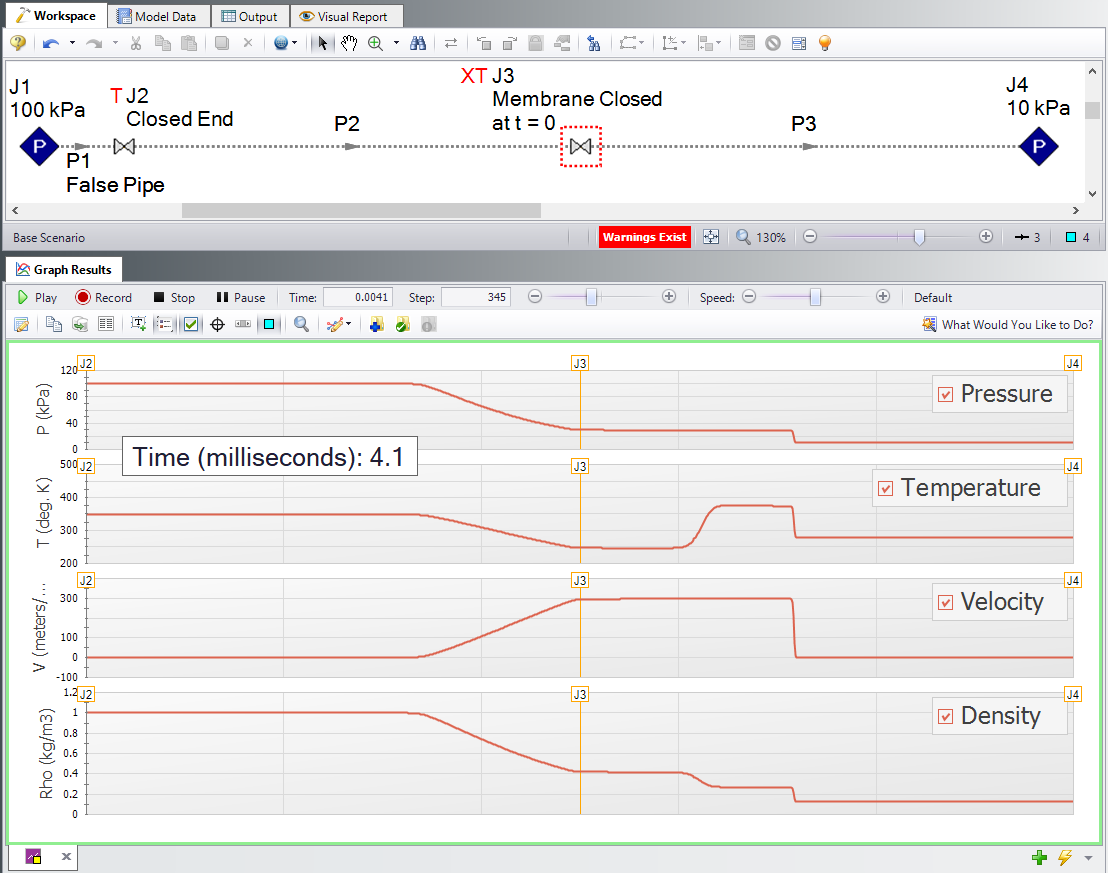

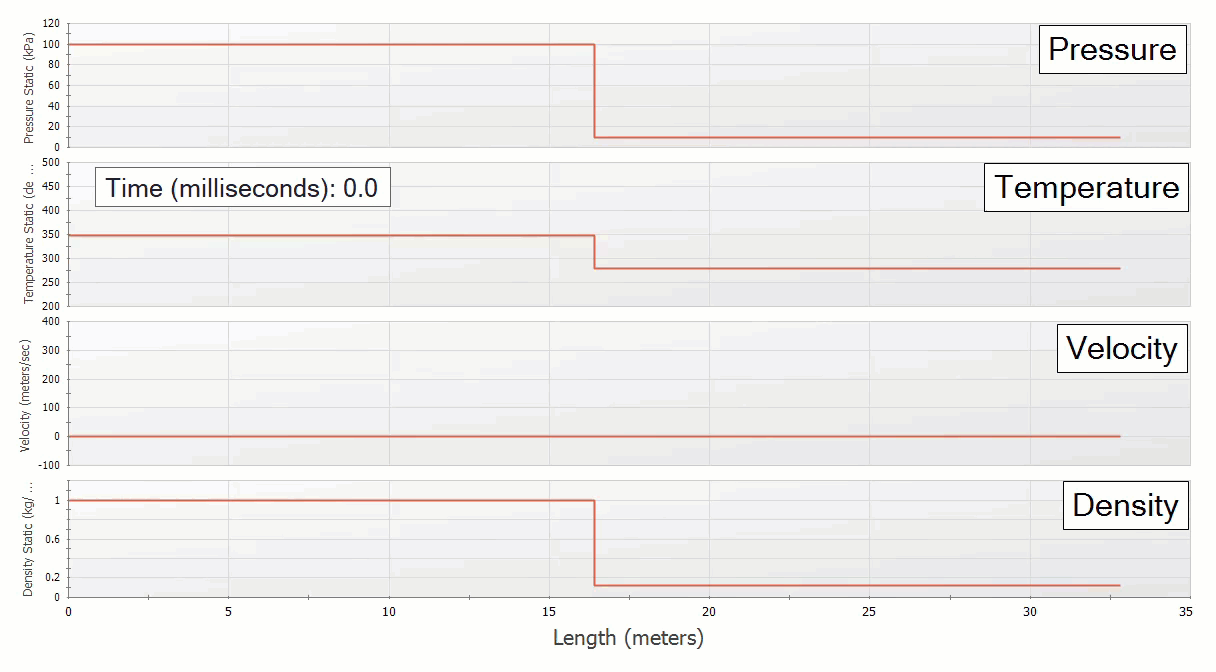

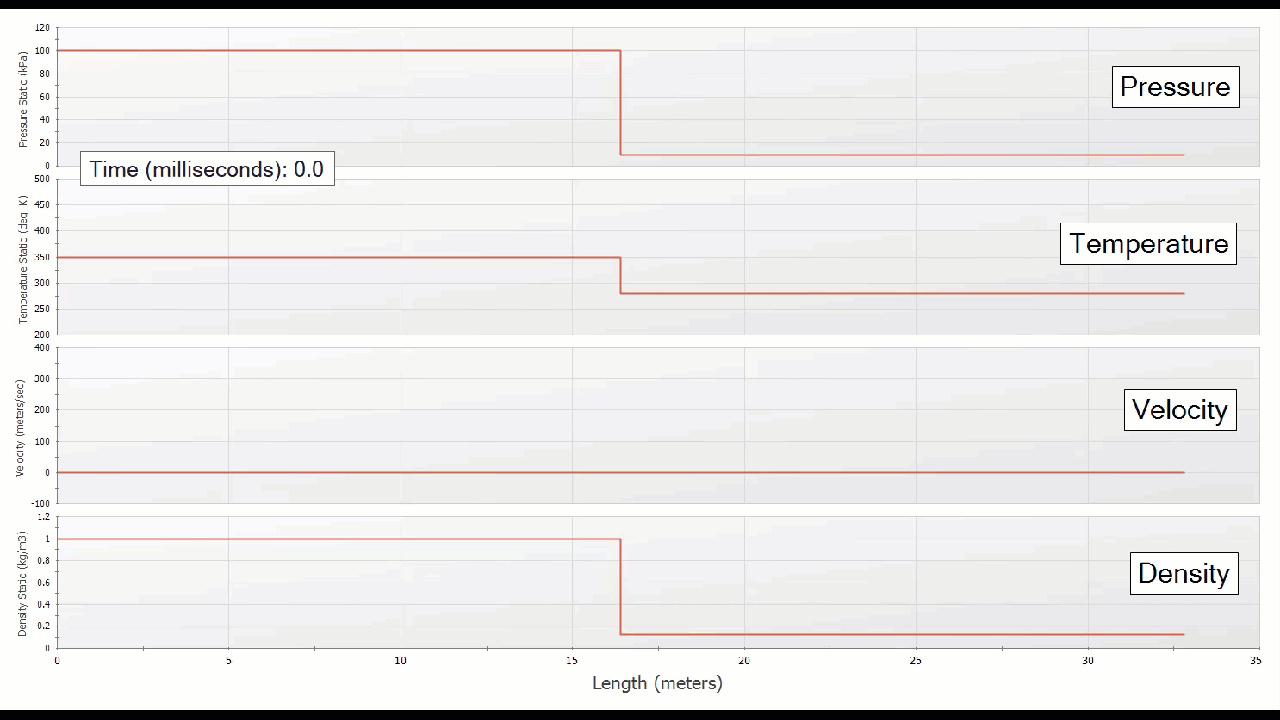

- 可视化动态响应
- 确保压力,温度和流量极限在设计允许的范围内
- 确定不平衡的管道力以调整结构支撑的尺寸
- 对现有系统进行故障排除以确定操作问题的原因
XSTREAM附加模块
使用此软件扩展工具可增强功能。
脉动频率分析PFA
帮助识别并避免系统中的共振频率,尤其是往复式压缩机引起的共振频率。
- 2D流程图或等轴测视图界面
- 内置稳态求解器,可在瞬变之前自动初始化系统
- 基于稳态声速的自动管道分段
- 复合瞬态事件逻辑可对复杂的控制序列进行模拟
- 场景管理器可在一个模型文件中跟踪所有设计变化和操作的可能性
- 集成图形和报告
- 动画工具,用于视觉解释复杂的瞬态相互作用
- 生成可以自动导出到START-PROF, CAESAR II管道应力动态模型中的不平衡力文件
- 内置的流体库(包括NIST REFPROP和ASME蒸汽表)和管件可以扩展和定制
- 使用内置的NIST REFPROP和ChempakTM附加热物理数据库定义组分混合物,总计600多种独特的流体
- 从各种来源的GIS Shapefile,START-PROF, CAESARII®中间文件和PCF文件中导入管道布局和尺寸数据
- 强大的Excel导入和导出数据接口
AFT xStream集成了高精度稳态求解器,该求解器可将初始条件无缝转换为瞬态分析。稳态解决方案是使用改良的Newton-Raphson矩阵迭代以及AFT开发的专有方法确定的。特征线法用于求解管道流动的瞬态质量,动量和能量方程。
Link to: AFT xStream可压缩流体脉动分析 (PFA)
该模块可帮助工程师识别并避免系统中的共振频率,尤其是往复式压缩机引起的共振频率。当通过脉动激发的频率处于或接近流体系统的声学共振频率时,可能会出现严重的管道振动问题。该模块适用于计算可能损坏系统设备的声学共振频率。
